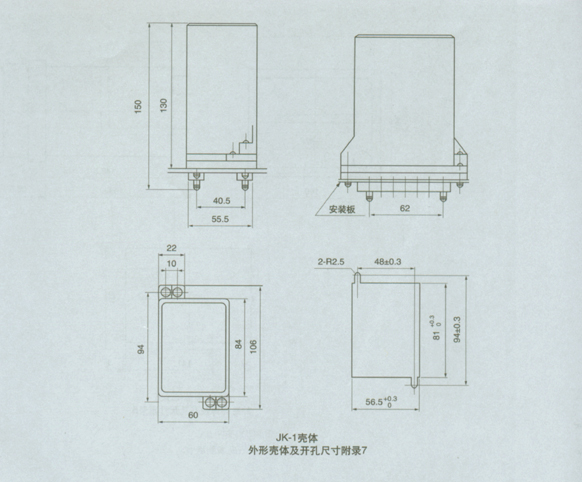

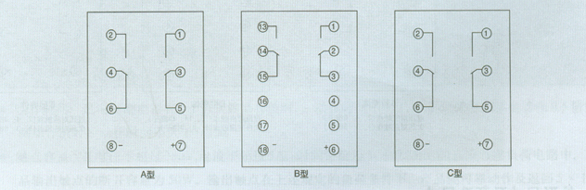

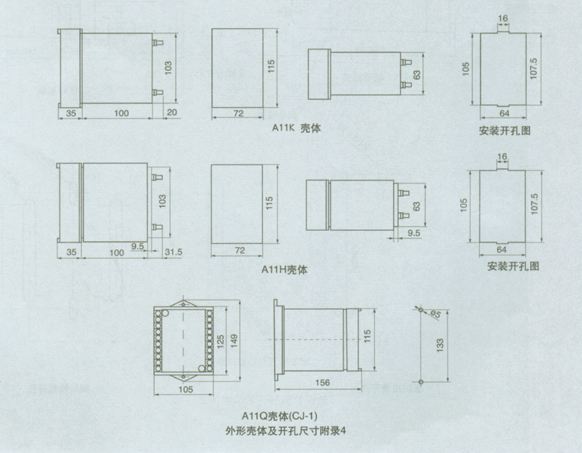

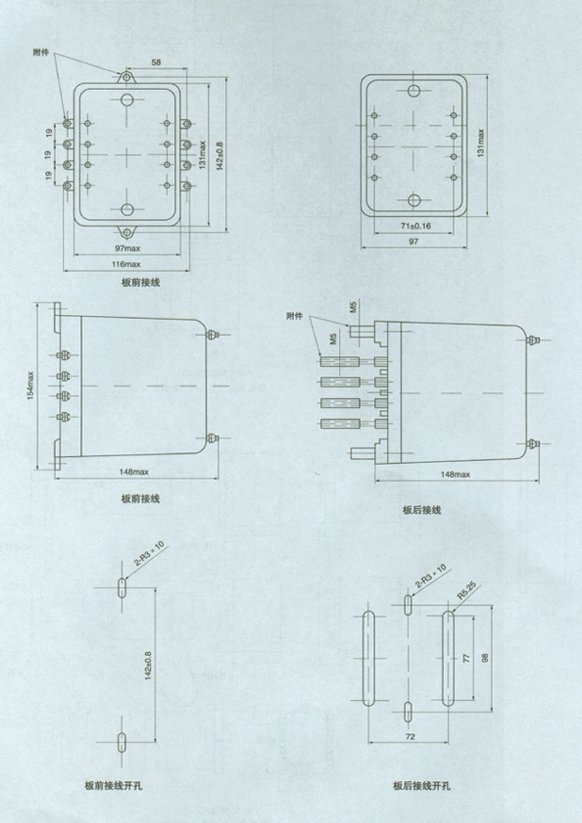

1、應用范圍 JCDY-2直流電壓繼電器（以F簡稱繼電器）用于電站或其它的場合的各種直流電源的過電壓、欠電壓檢測或保 護，可作為直流屏、鎘鎳電池屏的配套使用。該繼電器采用集成運放電路，出口采用中間繼電器，具有輸出容量大、穩定可靠、動作靈敏、整定誤差小、返回系數高（過壓）、線性好、無噪聲、采用數字撥碼設置動作值，使用直觀方便等特點，足直流系統中電壓測量元件理想更新?lián)Q代產品。 2.主要技術參數 ● 額定直流電壓：220V、110V、48V。 ● 返回系數：過壓不小于0.97；欠壓不大于1.03。 ● 整定誤差：不大于±2％。 ● 動作時間：在正常條件下，動作時間不大于25ms； ● 返回時間：在正常條件下，返回時間不大于25ms； ● 功率消耗：不大于10W。 ● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 3.內部接線 4.外形及開孔尺寸 A：凸出式固定接線殼體； B：凸出式插拔結構殼體7。 C：嵌裝式插拔結構殼體4。
