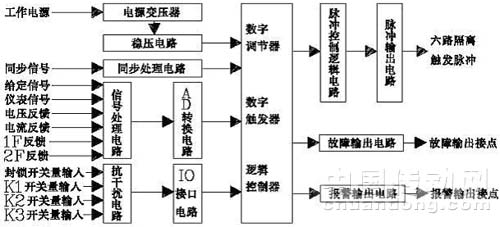

主要特征 ZKD6 通用三相晶閘管數控觸發板是以高級工業級單片機為核心組成的全數字控制、數字觸發板，并將電源變壓器、脈沖變壓器焊裝在控制板上。使用靈活,安裝簡便。電源用軍工變壓器，性能穩定可靠。三相同步方案,定制可適應交流5V～380V 各種同步電壓。4 種高性能PID方案，適應不同性質負載，控制精度高，動態特性好。全數字觸發，脈沖不對稱度≤0.1°, 用軍工脈沖變壓器觸發,脈沖前沿陡度≤0.2uS。功能、參數設定采用按鍵操作，故障、報警、界面采用LED 數碼管顯示，操作方便，顯示直觀。本控制板的所有控制參數均為數字量，無溫度漂移變化，運行穩定、工作可靠。強抗干擾能力，采用獨特措施，惡劣干擾環境正常運行。通用性強，適用范圍寬，控制板適應任何整流主路，任何性質負載。手動、自動；穩流、穩壓；電位器控制、儀表控制可任意選擇和切換。ZKD6 通用三相晶閘管數控板直接觸發六個10000A 以內的晶閘管元件的設備，外接脈沖功放板，適應多于六個晶閘管元件的各種大型可控整流設備。具有完善故障、報警檢測和保護功能。實時檢測過流、過壓、反饋丟失、控制板內部故障。設有開機給定回零、軟啟動、截流、截壓、急停保護。調試簡便，數控板調試不用示波器和萬用表。 應用范圍 本系列（可控硅）晶閘管整流設備控制器（板），是一種變換交流電為直流電的可控硅（晶閘管）驅動裝置，具有自動穩壓截流和 穩流限壓特性?？勺鳛橐话愎I(yè)用可調直流電源，亦可作為大、中、小型直流電動機電樞供電電源驅動器、電解電鍍電源控制器、直流電焊機控制器等，具有較強的通用性。 工作原理 輸入?yún)?shù)
