      概述
      AXM-2.5型 小母線接線端子采用國際通用標準安裝導軌安裝、框式螺釘壓接結構，額定電壓660V，額定電流24A，可分別連接四根不大于2.5mm2 的導線，架設母線為直徑8~6mm，電流不大于120A的小母線，該產品為我司申請專利產品,設計精巧,改傳統敞開式結構為封閉式結構，安全美觀,其上進線的創新設計,改變了原來因側進線安裝并柜時接線難,不方便的困擾.使操作簡便,大大節省了人工,更安全可靠,是繼電保護屏,高壓開關柜,直流控制屏理想的配套元件.

      使用環境條件
工作溫度：－40℃～+110℃
相對濕度：溫度+40℃ 達93%
大氣壓力：40Kpa
振 動：頻率10～220Hz 加速度達50m/s

      主要技術參數
額 定 值：AC660V 24A
適用線徑：母線:ø8~6mm銅棒， 分線:
單股導線:AWG18-12 多芯導線(帶管型端頭):AWG18-14
剝線長度:10~12mm
耐壓強度：AC 2500V/Min
絕緣阻抗：DC440V 1000MΩ以上
螺釘擰緊力矩：0.5Nm

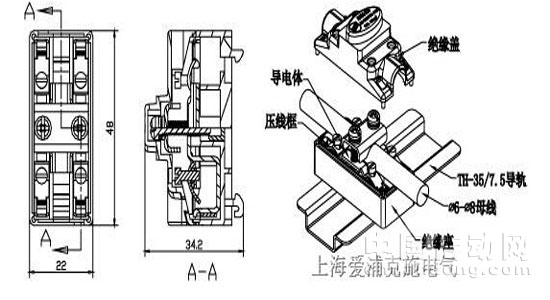

外形尺寸：48×34.2×22mm3
材質及電鍍

      安裝方式
采用國際通用TH-35型安裝軌安裝 。
