模塊化設計，組合方式靈活多樣的解決方案

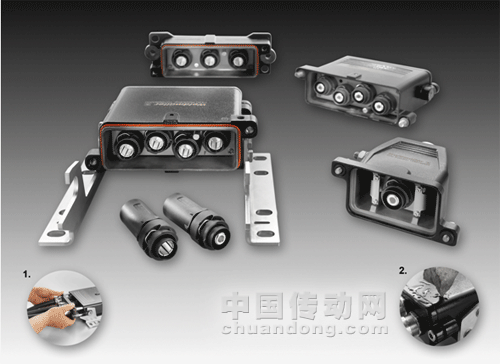

      魏德米勒最新推出RockStar®高電流 250 A 重載接插件，該系列產品有1、2、3、4四個品種可選，采用最新研發的插拔外殼，及快速裝配的框架式結構。整個系統的模塊化設計，方便根據客戶需要組合多種不同的接插件。

      新型RockStar®高電流重載接插件產品系列是機械與系統工程，過程自動化，運輸工程和風力發電機中不同高電流應用的最佳選擇。創新設計的高電流接插件系列主要用于可插拔的電力傳輸，目前包括RockStar®高電流550A重載接插件和高功率250A重載接插件。RockStar®高電流重載接插件最初是基于DIN EN 61373 CAT 2 – Bogie的交通運輸行業的標準要求而開發的，是專為馬達驅動、渦流制動器和車廂間跳線而設計。此外，該接插件簡化了更換整個車頭的流程。

      魏德米勒RockStar®高電流 250 A 重載接插件采用冷壓聯接技術，豐富了RockStar® 高電流接插件產品系列。該系統通過采用多種不同模塊組合方式的開發設計理念，以滿足不同行業的應用需求，是使用插拔式方案來傳輸高電流和高電壓的最理想的選擇。采用最節省空間的模式，堅固而緊密的接插件可提供可靠的4個電力觸點。額定參數：最大250A和4000 V。8號尺寸的鑄鋁外殼及插拔外殼都分別包括基板和長方形外殼兩個部分。同時，新開發的插拔外殼也可以選擇在背面安裝帶有預裝螺釘?shù)膶?duì)接框架。

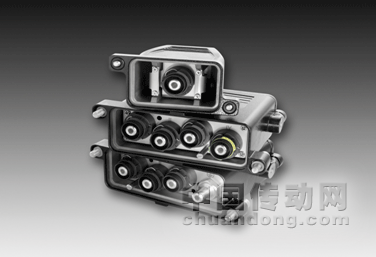

      整個系統的無縫模塊化設計使得它可以組合出特定應用需求的接插件型號：有4個電力觸點的型號，3個電力觸點加一個PE接地點的型號，2個電力觸點型號，和僅有1個電力觸點的緊湊型號。堅固耐用的外殼具有IP68（​​IEC60529）和IP69K（DIN 40050標準第9部分，水）兩個防護等級。工作溫度范圍是-50°至+120°C。創新高電流接插件的壓鑄鋁合金外殼，采用兩片式設計，具有高達7焦耳的耐沖擊和耐腐蝕性。這些優點確保了接插件在極端環境下也能正常運作。外殼表面使用黑色粉末涂層（RAL 9005）。

      與其他生產廠商相比，魏德米勒采用了現場安裝便捷，免維護的壓接技術。Rockstar®高電流250A重載接插件全新設計了冷壓插針，以便它可以通過對應的M25電纜入口孔來拆除。從25 mm² 、35 mm²、50 mm²、70 mm²到95 mm²多股線，單股軟導線和多股硬導線都可以方便地使用壓接工具完成壓接。魏德米勒的手動壓接工具'MTR 160' 或 'MTR 300'是最好的選擇，無需其他特殊工具。壓接接點使用的是由高質量的鍍銀銅合金材料。這些冷壓插針的特點是可靠且免干擾地進行高電力傳輸。魏德米勒同時也提供插座接觸保護環。

      現場操作人員可以準確地將冷壓插針插入絕緣護套，然后用止動彈夾固定。絕緣護套是由高品質的絕緣材料PA66制成，并獲得 UL及相關鐵路標準認證。Rockstar®高電流250A重載接插件尺寸為8號，是采用“單針組合技術”，能夠與絕緣護套一起，最多四個插針一起安裝在一個框架中。這個結構設計使插針不可能因誤操作而造成插針從框架中掉出。

      Rockstar®高電流250A重載接插件系統具有良好的EMC特性。為此，該系統配備了大的PE接地點，在插頭外殼，插拔外殼和對插框架上都有。內部EMC聯接片采用的是適于各個電纜直徑的屏蔽彈片，從而使整體EMC防護能更上一層樓。

      魏德米勒所有的插芯及外殼材料都是無污染的。在選擇材料時，魏德米勒嚴格按照現行和計劃實施的環保要求，精挑細選。插芯中的塑料材料完全滿足國際軌道行業的準則，如DIN EN 5510 Part 2, NFF 16-101, NFF 16-102, ASTM E 162, ASTM E 662 和 Bombardier SMP 800C等要求。
