凌力爾特公司推出電源電壓同步MOSFET驅動器LTC4444

時間:2007-12-04

來源:凌力爾特公司(Linear Technology Corporation)

導語:凌力爾特公司推出高速、高輸入電源電壓 (100V) 同步 MOSFET 驅動器 LTC4444,該器件用于在同步整流轉換器拓?fù)渲序?qū)動高端和低端功率的 N 溝道 MOSFET

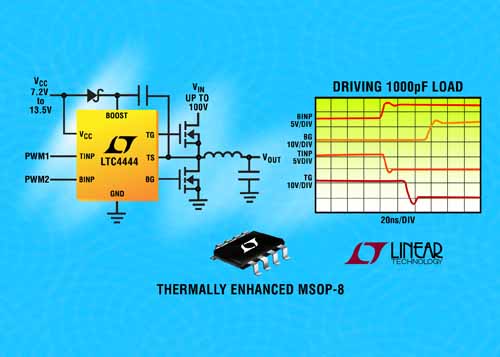

2007 年 12 月 4 日,凌力爾特公司 (Linear Technology Corporation) 推出高速、高輸入電源電壓 (100V) 同步 MOSFET 驅動器 LTC4444,該器件用于在同步整流轉換器拓?fù)渲序?qū)動高端和低端功率的 N 溝道 MOSFET。這個驅動器可與功率 MOSFET 以及凌力爾特公司的很多 DC/DC 控制器一起組成完整的高效率同步轉換器。 這個強大的驅動器可采用 1.2Ω 的下拉阻抗和提供高達 2.5A 的電流以驅動高端 MOSFET,而采用 0.55Ω 下拉阻抗可提供 3A 電流以驅動低端 MOSFET,非常適用于驅動高柵極電容、大電流 MOSFET。LTC4444 還可以為較大電流應用驅動多個并聯 MOSFET。當驅動 1000pF 負載時,高端 MOSFET 的 8ns 快速上升時間、5ns 下降時間和低端 MOSFET 的 6ns 上升時間、3ns 下降時間最大限度地減小了開關損耗。該器件集成了自適應貫通保護,以最大限度地縮短死區時間,同時防止高端和低端的 MOSFET 同時導通。 LTC4444 為兩個不受電源影響的輸入而配置。高端輸入邏輯信號的電平從內部被移位到自舉電源,這可能在比地高 114V 時正常工作。另外,這個器件在 7.2V 至 13.5V 的范圍內驅動高端和低端的 MOSFET 柵極。 LTC4444EMS8 和 LTC4444IMS8 都采用耐熱增強型 MSOP-8 封裝,以 1,000 片為單位批量購買,每片價格為 1.69 美元。
性能概要:LTC4444 ·高速/高壓同步 N 溝道 MOSFET 驅動器 ·100V 最大電源電壓 ·高驅動電流:提供 3A 電流,采用 0.55Ω 吸收電流 ·7.2V 至 13.5V 的柵極驅動電壓 ·自適應貫通保護 ·驅動 1000pF 負載時,高端柵極 8ns 上升時間和 5ns 下降時間 ·驅動 1000pF 負載時,低端柵極 6ns 上升時間和 3ns 下降時間 ·欠壓閉鎖用于提供柵極驅動電壓 ·耐熱增強型 MSOP-8 封裝
