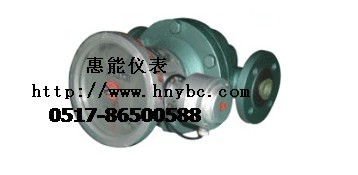

      BY-LC型橢圓齒輪流量計是一種容積型測量儀表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。用于管道中液體流量連續或間斷測量和控制的儀表。它具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。適用于原油、化工、化纖、交通、商貿、食品、醫藥衛生、科研和軍事工業中流量的計量。橢圓齒輪流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、4-20mA+HART、MODBUS、支持232，485通訊等。

     各種類型產品特點：

     BY-LC-A型鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量

     BY-LC-E型鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量

     BY-LC-B型廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量

     ◆技術數據

     普通鑄鐵型（A）、鑄鋼型（E）、不銹鋼型（B）­­­­

     二：原理特點

     流量測量與流體的流動狀態無關，這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。

     粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此被測介質的粘度愈大，泄漏誤差愈小，對測量愈有利。

     橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。（注：可加裝過濾器）

     三：性能特點

     流量計所有零件表面均經精密加工而成，無鑄造表面，表面光潔美觀。

     流量計采用專利設計，無須專業人員即可現場拆卸再裝，且再裝后，不改變原有計量精度。

     流量計采用防水設計。

     流量計現場可顯示累積流量、瞬時流量、單次流量等。

     流量計執行標準：NIST（美國技術標準局專業標準）

     ZBN12001-87《容積式流量計通用技術條件》

     QB/SML01-2001《橢圓齒輪流量計》

     四：技術指標

     允許基本誤差:±0.1%、±0.2%、±0.5%

     公稱通徑DN（mm）:4～300

     公稱壓力PN（M.Pa）:鑄鐵（A）、不銹鋼（P）1.0、1.6、2.5、4.0、6.3

     鑄鋼（E）2.5、4.0、6.3、9.6

     被測液體溫度:低溫型：-40～+60℃常溫型-10℃～+80℃

     中溫型-10℃～+200℃高溫型-10℃～+300℃

     被測液體粘度(mPa.s):0.3～50000

     管道連接:GB/T9118-2000(中國標準法蘭)；NIST（美國標準法蘭）；

     BSPT（英國標準管螺紋）：NPT（美國推拔管螺紋）；

     現場顯示：99999,999L（累計流量）9999,999.9L（單次流量）

     9999,999.9L（瞬時流量）

     輸出信號：脈沖信號、4～20mA、1-5V、4～20mA+HART協議、MODBUS

     支持RS232、RS485通訊（任選）

     防爆等級：EXiaIIBT5EXiaIICT5

     防護等級：IP65
