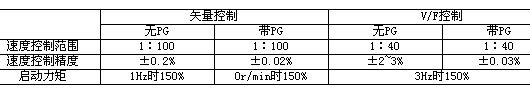

優利康概要說明和功能 1、 YD5000的種類 YD5000的電壓級別為400V。適用電機功率由1.5KW~300KW（21機種） 2、控制方式概要 YD5000有以下四種控制方式 。無PG矢量控制（出廠設定） 。帶PG矢量控制 。無PGV/F控制 。帶PGV/F控制 所謂PG即脈沖編碼器，所謂矢量控制即使磁場與力矩互不干涉，按指令進行力矩控制的方式。 本產品的電流矢量控制，是同時控制電機的一次電流及其相位。分別獨立控制磁場電流和力矩電流，因此實現了在極低速時的平滑運行和高力矩高精度的速度、力矩控制。 矢量控制可與傳統的V/F控制切換，在不知道矢量控制所必要的電機參數的場合，可用自學習功能自動地設定電機的參數。 各種控制模式，對如下的用途有效。 。無PG矢量控制：全部可變速驅動 。帶PG矢量控制：簡易伺服驅動高精度速度控制力矩控制 。無PGV/F控制：傳統的變頻器控制模式使用于多路驅動（1臺變頻器驅動多臺電機） 。帶PGV/F控制：簡易速度反饋控制（PG裝在機械軸上，而不是裝在電機軸上的用途） 控制方式的特性表 、 功能 ■ 自學習功能 自學習功能在矢量控制方式有效。在電機的使用受到限制電機的參數的設定非?？嚯y情況下，用獨特的自學習功能可以解決變頻器能自動設定電機銘牌值范圍的電機參數。從變頻器專用電機到通用電機都可以進行矢量控制運行，電機可最大限度地發揮作用。用矢量控制方式運行時，請務必在運行前對電機單體實施自學習 ■ 力拒控制 力拒控制在矢量控制（帶PG）時有效。多功能模擬量輸入信號作為力矩指令對力矩進行控制。力矩控制精度為±5%?？梢郧袚Q力矩控制和速度控制運行 ■ V/F曲線設定 V/F曲線設定只有在V/F控制時有效?？梢愿鶕猛具x擇預先已設定的15種V/F曲線。也可設定任意的V/F曲線。 ■ 頻率指令的種類 頻率指令有如下五種方法 。用數字式操作器數值設定指令 。用0-10V電壓值設定指令 。（負電壓時，反向運轉）用0~±10V的電壓值設定指令 。用4~20mA的電流指令 。用選擇卡設定指令 在變頻器內部，最多可設定9個頻率指令。從外部輸入多段速指令時，最多可以9速運行。 ■ PID控制 使用PID功能可實現簡單的閉環控制。所謂閉環控制，是用傳感器將檢出值反饋，使變頻器的輸出頻率（電機的轉速）與指令目標一致的控制方式。 ■ 零伺服控制 零伺服控制只有在矢量控制（帶PG）時有效，即電機速度為零狀態也能發生150%以上的力矩 ■ 用反饋進行速度控制 本功能帶有PG時有效，使用外接PG速度控制卡，可實現速度反饋控制，速度控制精度會有提高 ■ DWELL（暫停）功能 加減速途中，輸出頻率在一定時間內保持的功能，驅動起動負載很大的電機也能不調脫的加減速 ■ 低躁聲設計 輸出回路采用晶體管IGBT（絕緣柵雙極晶體管）和高載波頻率正弦波PWM方式，從而發電機發出的金屬聲大大的減低 ■ 監視功能 使用數字操作器可監視如下項目： 頻率指令、輸出頻率、輸出電流、電機速度、輸出電壓指令、主回路直流電壓、輸出功率、力矩指令、輸入端子的狀態、輸出端子的狀態、運行狀態、累計運行時間、軟件編號、速度偏差量、PID反饋量、故障發生時的狀態、故障記錄，也可監視多功能模擬量的各種數據 ■ 數字操作器可用兩種國家語言顯示（中文、英文） ■ 高次諧波對策 YD5000系列18.5KW到160KW 機種已內置DC電抗器，可抑制高次諧波。 。0.4~15KW的變頻器，可連接DC電抗器（可選項） 。18.5KW~160KW的變頻器已內置DC電抗器 。18.5KW~300KW的變頻器，可連接AC電抗器（可選項） 4、安裝尺寸
