產品概述

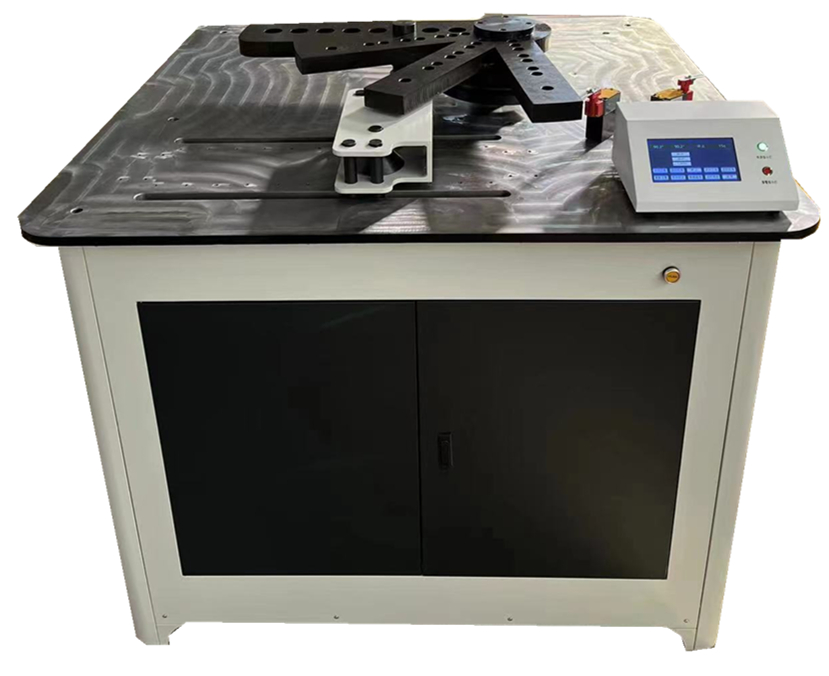

GGW-65鋼管彎曲試驗機產品廣泛應用于金屬管廠和管道企業、建筑質檢部門，以檢驗該鋼管的彎曲性能。本鋼管彎曲試驗機由機架、工作臺、旋轉工作臂、鋼管彎心、擺線針輪減速機、鋼管徑向緊固裝置、電氣控制器、等七部分組成 ，具有結構緊湊、觸摸屏顯示、操作簡單、承載能力大、運行平穩、噪聲低，且彎曲角度實時顯示、直觀、安全可靠、維修方便等優點。

GGW-65鋼管彎曲試驗機適用于外經≦Φ65的鋼管專用彎曲試驗的標準試驗設備。該設備是依據GB/T244-2020《金屬材料 管 彎曲試驗方法》相關要求設計制造。

該機工作原理：鋼管一端固定，另一端順時針繞專用彎心轉動，采用數字集成電路，試驗機的彎曲角度由電機高速軸上取得的光電脈沖整形分頻后，進行角度計數并不斷累計顯示，當試驗機工作盤轉至所設定的角度時，經電路程序控制，使電機斷電停止轉動。

主要技術指標

1. 鋼管最大直徑：              Φ60.3

2. 正向彎曲角度             0—90°內任意設定

3. 反向彎曲角度             0—90°內任意設定

4. 工作盤轉速                  ≤0.4rad/s

5. 電動機功率                    1.5kW

6. 機器外形          1200×1500×1400

7. 主機機器重量                  約850Kg

8. 工作電壓                  220V   50Hz
