概述

CP 1616 作為PROFINET IO Controller
用于耦合PC/ 編程器和便攜式PC 到PROFINET IO 設備的軟件
可能的應用:
- 基于PC 的控制系統
- HMI 系統
- 測試應用
通訊服務:
- PROFINET IO Controller
可在全球范圍內使用
- CP 1612 (PCI)
- CP 1512 (PC 卡)
- SIMATIC 編程器/PC 的集成接口
經濟的低端應用解決方案
OPC 服務器,用于通過PROFINET(在供貨范圍內)連接I/O
優點
低成本連接現場設備與PROFINET 工業以太網
簡便移植以O(shè)PC 作為標準接口的應用程序
通過IO Base 接口,實現高性能的IO 數據訪問,以連接C/C++ 應用程序
通過IO-Base 接口,將帶有DP base 接口的PROFIBUS 模板CP 5613/CP 5614 簡便移植到PROFINET
具有NCM PC 和STEP 7 的統一程序和組態功能
應用

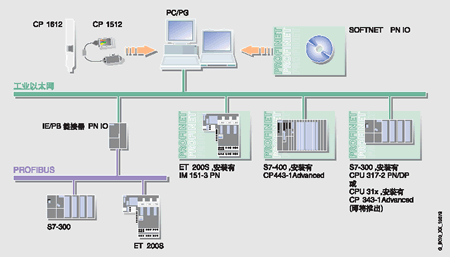

使用SOFTNET PN IO,PC 可通過工業以太網連接到現場設備。
SOFTNET PN IO 可用于以下的連接設備:
CP 1612 (PCI)
CP 1512 (PC 卡)
SIMATIC 編程器/PC 的集成接口
功能
PROFINET 通訊
· PROFINET IO 控制器;用于連接現場設備與PROFINET 工業以太網。用戶接口
· OPC 接口所提供的OPC 服務器可用作PROFINET IO-Controller 標準編程接口,用于連接自動化應用程序到具有OPC 功能的Windows 應用程序(Office,HMI 系統等)。
· 通過C 語言庫的編程接口;如果想在C/C++ 中直接使用PROFINET IO-Controller 功能,則還需要IO-Base 接口。該接口在結構上類似于PROFIBUS 模板 CP 5613 和CP 5614 的DP Base 接口。因此,可將現有 PROFIBUS DP 主站應用程序移植到PN IO-Controller 應用程序中。SOFTNET PN IO 可以用下列編譯器:
- Microsoft Visual C/C++ V6.0
- Microsoft Visual Basic V6.0
- Microsoft Visual Basic V7.0
IO-Base 接口與CP 1616 兼容
工作原理
SOFTNET 在PC 中處理整個的協議棧。這種層級結構意味著其性能將取決于所用PC 的組態或PC 上的負載。
組態
· 使用STEP 7/NCM PC, V5.3 SP1 及以上進行組態。
