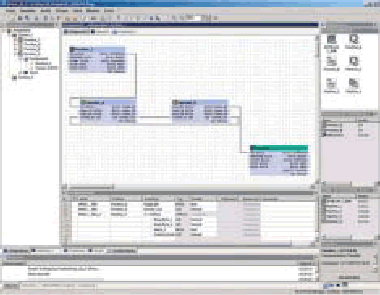

概述 基于組件的軟件工具，用于在分布式自動化解決方案中組態通訊 基于PROFINET 標準 用于系統模板之間和生產線機器之間的簡單圖形化通訊組態 開放性，用于經由工業以太網、來自不同供應商的PROFINET設備 Windows 2000 和Windows XP 運行環境 優點 與各單個裝置的用戶程序中的通訊功能進行編程相比，SIMATIC iMap 主要的優點通訊組態簡便（只需拖動設備的技術功能接口之間的線即可）。 應用 工廠范圍內的工程與組態 在模塊化的機器/ 工廠中，必需要有跨工廠的組態工具來定義單機/ 工廠部件或者機器單元之間的關系。 SIMATIC iMap 是一種基于部件的軟件工具。它用于以分布式自動化方案對通訊進行組態。SIMATIC iMap 用來圖形化組態技術功能模板之間的數據交換。 為保證來自不同供應商的智能現場設備間的數據交換，SIMATIC iMap 也基于PROFINET，PROFIBUS International（PNO）的標準通訊協議。 PROFINET 定義了基于來自不同制造商的TCP IP 和工業以太網的通訊。 SIMATIC iMap 可作為上位組態工具集成到現有解決方案中，例如總集成自動化系統中。在這種情況下，可使用STEP 7 生成程序庫組件。 設計 SIMATIC iMap 是基于Windows 的應用程序，用于對機器/ 工廠中技術功能模板（PROFINET 設備）之間的通訊進行組態。 SIMATIC iMap 基本上包括以下基本視圖： · 項目樹： 用來管理所有項目資源（技術功能和設備）以及用于在工廠的自動化層級進行導航。 · 技術功能庫： 技術功能庫包括一個項目所需的技術軟件功能。技術功能庫組件必須由OEM（工藝師）提供。 · 鏈路編輯器： 用來定義技術功能模板之間的數據交換。 · 網絡和拓?fù)湟晥D： 用來定義硬件設備之間的技術功能結構，以及系統診斷（通訊和設備狀態診斷） · 項目視圖： 用于項目管理和項目中軟件功能概覽。 功能 SIMATIC iMap 可以將庫中管理的軟件組件相互連接起來。 · 在SIMATIC iMap 工程工具中，用“軟組件”代表每個技術功能機器/ 工廠模板。這可作為與智能設備相關的軟件功能圖形化顯示。 · “軟組件”和技術功能模板分配有唯一的輸入和輸出（組件接口），并可多次用于SIMATIC iMap （重新使用庫組件）。 · 機器/ 工廠可按層級，根據需要在許多級構建。 操作模式 使用SIMATIC iMap 可如下繼續創建和調試項目： · 為每個機器或工廠模板生成軟組件。 · 在連接編輯器中互連各種技術功能軟組件。 · 在網絡拓?fù)浣Y(jié)構中，組態相關的設備。 · 將程序和通訊數據下載到設備。 軟件組件的生成 每個機器/設備模板都有一個獨立的用戶程序，并包含模板的所有技術功能信息。并通過該用戶程序生成描述模板的“軟件組件”。 根據PROFINET 標準，“軟件組件”是通過設備制造商的設備專用編程序環境中產生出來的（對于SIMATIC，例如STEP 7）。結果生成一個XML 文檔，它完整地描述了“軟組件”和相關數據保存（包括設備的依從性）。 用STEP 7 創建組件 目前，對于對技術功能軟件組件的供應商來說，無需進行修改，就可對技術功能模板的PLC 功能進行編程。程序員采用STEP 7 語言（IL、LD 等）編寫PLC 程序，但是必須通過接口數據塊來定義軟件組件的技術功能接口。該軟件組件接著在STEP 7 管理器的交互式畫面中生成。由此生成的軟件組件以XML 文件的形式保存，其格式由PROFINET 標準定義。隨后就可以將軟件組件導入到SIMATIC iMap 庫中。 用SIMATIC iMap 進行通訊組態 SIMATIC iMap 可以用來組態各個機器與工廠模板之間的數據交換。SIMATIC iMap 把以技術功能為基礎的程序庫元素相互連接，不管它們是哪里制造的、也不管其功能如何。 項目工程師把技術功能軟件組件相互連接起來，并且組態網絡拓?fù)浣Y(jié)構中的相關設備，該項目隨后就完成了。 通過在線模式，項目工程師可以測試和監控設備之間的通訊。從技術角度看，SIMATIC iMap 具有以下優點： · 軟件組件之間的通訊，也就是技術功能模板之間的通訊可以通過一個圖形化互連在SIMATIC iMap 中定義。無需具有編程知識。 · 用于通訊的一致性數據根據工程信息生成，并被下載到設備中。設備之間的通訊關系是通過以太網下載的。它不像下載程序那樣，需要安裝設備專用的編程工具。 · 一般數據存取所需要的全部變量，如，可視化，訪問MES 層等，是依據工程信息（OPC Tag 文件）自動產生的。 · 可以直接在SIMATIC iMap 中測試和診斷所有機器/ 工廠間的通訊。為此，使用SIMATIC iMap，可以圖形化概覽網絡拓?fù)浣Y(jié)構。并可映射和軟組件有關的設備。 HMI 集成 只要通過瀏覽，用戶就可以通過任何一個OPC 客戶機應用程序來訪問與各個PROFInet 設備相關的數據。條件是：用于工業以太網的 SIMATIC Softnet S7 和SIMATIC NET S7 OPC 服務器（包含在用于工業以太網的SIMATIC Softnet S7 中）以及用于PROFINET 的全新 OPC 服務器（SIMATIC NET PNOPC 服務器）。
