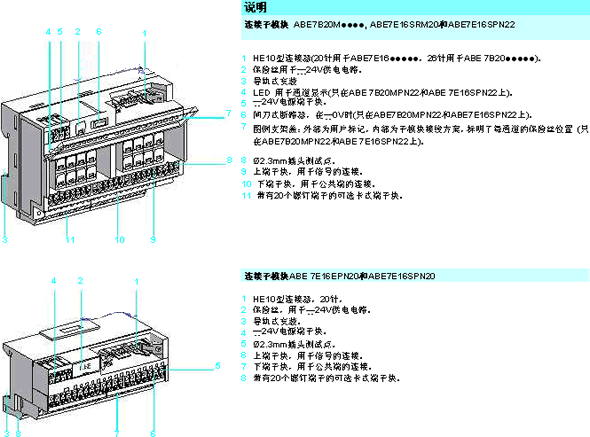

用于擴展模塊的Telefast預接線系統 說明： 它具有繼電器轉換和連接功能，不管是否帶有極性分類，都在很大程度上減少了布線時間并降低了出錯的機率。 AdvantysTelefast預接線系統可以快速、可靠和經濟地將遠端輸入/輸出模塊(—24V 離散量)連接到執行部分，并部分去除單線連接及中間端子塊。 Telefast系統只能連接到配備有HE10型連接器的Twido模塊上，它包括連接電纜和接口子模塊。 Telefast適用于所有現有控制系統的連接類型： *位于PLC機柜中的輸入/輸出模塊， *直接集成在機器或附件上的輸入/輸出模塊。 所有的輸入/輸出連接子模塊的輸出端子排列成2排： ■ 第1排：信號連接 ■ 第2排：公共端連接 *—24V，用于輸入 *0V，用于輸出 可以添加第3列可選端子ABE 7BV..，以與其他公共端進行連接。 這些輸入/輸出子模塊具有不同的配置： 用于Twido模塊型本體控制器的子模塊 ■ ABE7B20MPN20：12個輸入+8個無源輸出的子模塊。 ■ ABE7B20MPN22：12個輸入+8個無源輸出的子模塊。 *每個輸出具有單獨的熔斷保護 (0.315 A)， *LED指示， *閘刀式斷路器，用于0V的公共端。 ■ ABE7B20MRM20: 12個輸入+8個具有焊接繼電器輸出的子模塊 *2個2A固態繼電器(1x4A公共端/2通道)， *6個機電式繼電器(1N/O—24V/~250V, 3A)，可用于電流或電壓信號(1x10A公共端/6通道)。 用于Twido擴展模塊的子模塊 ■ ABE7E16EPN20：16個無源輸入的子模塊 ■ ABE7E16SPN20：16個無源輸出的子模塊 ■ ABE7E16SPN22: 16個無源輸出的子模塊 *每個輸出具有單獨的熔斷保護(0.315 A)， *LED 指示 *閘刀式斷路器，用于切斷0V公共端 ■ ABE7E16SRM20：16個焊接繼電器輸出的子模塊 *16個機電式繼電器(1N/O—24V/~250V, 3A) ，可用于電流或電壓信號 (1x5A公共端/4通道) 可選端子塊 ■ ABE7BV20TB *12 分流螺釘端子用于輸入公共端， *8 分流螺釘端子用于輸出公共端。 ■ ABE7BV20 *20 分流螺釘端子用于一個單獨公共端的連接。
