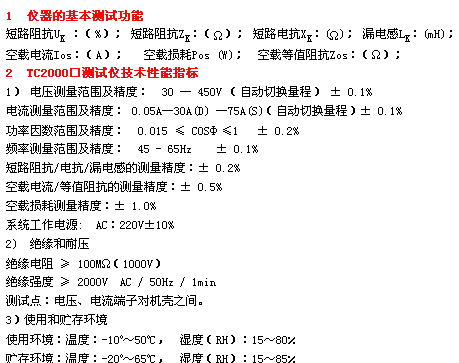

3 TC2000D的主要功能 1） TC2000D型測試儀主要滿足于在現場使用單相交流電源（AC/220V）對大中型三相電力變壓進行低電壓短路阻抗參數的測試。 本儀器主要測試變壓器的單相短路阻抗Zk、短路電抗Xk、漏電感Lk、空載電流Ios、空載損耗Pos、空載等值阻抗Zos等參數。通過比較各單相阻抗參數的縱比、橫比偏差來判斷變壓器繞組是否出現變形，通過比較各單相的空載電流、空載損耗的對稱性來判斷變壓器鐵芯結構是否有松動。 2） 本儀器即可以對單相變壓器進行單相參數測試，也可以對三相變壓器用單相電源進行相間參數測試和單相參數測試；并在測試后立即計算出變壓器繞組參數縱比、橫比的偏差值，和與銘牌縱比的偏差值，為判斷變壓器繞組變形提供較為全面的數據。 4 TC2000S的主要功能 1） TC2000S型測試儀主要滿足于在現場使用三相（或單相）交流電源對大中型三相電力變壓器進行低電壓短路阻抗參數的測試和變壓器鐵芯參數的測試。 儀器主要測試變壓器的三相和單相短路阻抗Zk、短路電抗Xk、漏電感Lk、空載電流Ios、空載損耗Pos、空載等值阻抗Zos等參數。通過測得的變壓器三相短路阻抗值同變壓器銘牌值的縱向比較和各單相阻抗參數縱比、橫比偏差來判斷變壓器繞組是否出現變形，通過比較各單相的空載電流、空載損耗的對稱性來判斷變壓器鐵芯結構是否有松動。 2）本儀器即可以對單相變壓器進行單相參數測試，也可以對三相變壓器用三相電源進行各單相參數的測試和三相綜合參數的測試；并在測試后立即計算出變壓器繞組各單相參數縱比、橫比的偏差值，和三相綜合參數與銘牌縱比的偏差值，為判斷變壓器繞組變形提供較為全面的數據。 測試結束，儀器內存的專家診斷系統將用漢字給出變壓器動穩定狀態診斷的判語。 5 TC2000□的其他功能特點 1） 測試儀在高電壓、強磁場干擾及波形畸變條件下仍可保證測試數據的復驗性在國標GB1094-2003規定的范圍內。 2） 本儀器漢化菜單提示操作，使用簡單，試驗一次接線后，自動進行三相變壓器的分相測試和偏差計算。 3） 為保證儀器的正確使用，TC2000D儀器設計了儀器自檢和測試預檢功能，試驗前可自動檢查儀器內部切換繼電器的正常動作和試驗接線正確與否。 4） 本儀器可對測試電流、電壓可進行諧波分析，顯示1～31次諧波分布圖及各次諧波分量和諧波總含量。 5） 本儀器可存儲100臺變壓器的試驗數據，便于用戶隨時查詢、對比。 6） 測試結果（含測試數據及偏差）可以即時存儲，亦可以由儀器自帶的熱敏高速打印機現場打印出來。 備注說明： 用戶可根據需要選配我公司提供的變壓器繞組變形專家診斷系統（軟件），連接計算機生成標準規范的測試報告及進行變壓器動穩定狀態的綜合分析診斷。
