    SAMCO系列多功能控制器（MFC）：

    MFC是構成通用變頻器SAMCO-Vm05系列基本功能的裝置之一。通過此裝置可以實現卷繞控制、速度控制、位置控制等功能。

    一、 卷繞系統：

    1、系統特征：

    作為金屬線、布、紙細長物的卷繞裝置，可使用多種方式。借助于MFC的卷繞控制功能，就可不需要專用控制器、轉矩電機等其他設備，構筑成低成本、性能可靠的卷繞系統。
    作為基本構成，在MFC中如圖1所示，各變頻器通過MFC的連接后只要設定相應參數就能實現卷繞控制。

    ◆ 代表性的對應系統示例如下（另適用于其他多種場合）：
    ①拉絲機的卷繞裝置
    ②紙、布、塑料薄膜等的摩擦輥方式卷繞裝置
    ③絞線機

    ◆ 主要特征如下所示。
    ①可用通用電機、通用變頻器進行控制。
    ②獨特的卷繞曲線（時間-轉速曲線）。
    ③通過獨特的各種彈簧傳感器補正功能，可進行平穩卷繞。
    ④可實現張力控制。
    ⑤張力傳感可通過位移傳感等實現。

    2、對應機種一覽表

    MFC的SAMCO系列組合如下表所示。

    ※ 1：因?yàn)樵谥鳈C(jī)（輸出側）75KW以上的SAMCO-I系列中的模擬輸出（AOUT端子）標準裝備，因而不需要再使用D/A輸出選購件，對55KW以下的SAMCO-I系列需選購具有模擬信號輸出功能的選購件IDI或IRU。
在上述①～④的構成中都是通過使用卷繞控制器MFC來實現卷繞控制。
    ※ 2：在卷繞側使用SAMCO-Vm05系列的場合，即使沒有MFC也能實現卷繞控制。

    二、 速度控制和位置控制系統：

    可以在MFC中安裝SB-PG反饋基板（選購件），從而構成高精度、快速響應的閉環速度控制系統，并可實現位置控制和零速伺服控制。

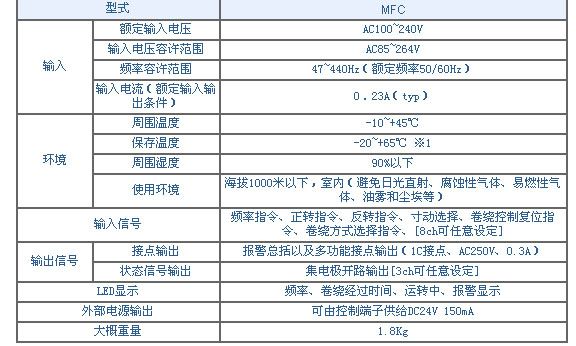

    三、標準規格

    ※ 1 適用于運輸?shù)榷唐陂g內的溫度。

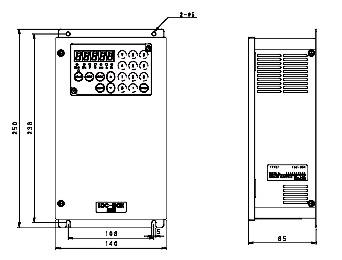

    四、外形尺寸
