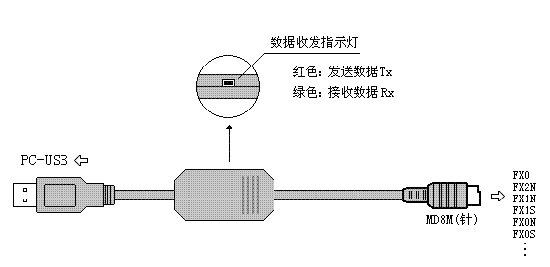

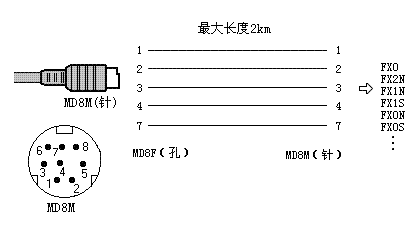

概述： 　USB-SC09-FX 是通過 USB 接口提供串行連接及 RS422 信號轉換的編程電纜，在電腦中運行的驅動程序控制下，將電腦的 USB 接口仿真成傳統串口（俗稱 COM 口），從而使用現有的各種編程軟件、通信軟件和監控軟件等應用軟件。本電纜的工作電源取自 USB 端口，不再由 PLC 的編程口供電，轉換盒上的雙色發光二極管指示數據的收發狀態。 　USB-SC09-FX 編程電纜適用于三菱 FX2N/FX1N/FX0/FX0N/FX0S/FX1S/FX3U…… 等編程口為 MD 8F 圓形插座的 FX 系列 PLC ，并可替代 FX-232AW 通信模塊，支持最大通信距離 2 公里。 　對于三菱 A 系列 PLC 和所有 FX 系列 PLC （包括老產品 FX2/FX 2C ）請選用支持 A 系列和 FX 系列的編程電纜 USB-SC09 。 USB-SC09-FX 電纜外形結構： 特性及技術指標： • 支持 USB-SC09-FX 的操作系統： Win2000/WinXP （ WinNT4/95/98/Me/DOS 不支持） • 支持 USB-SC09-FX 的編程軟件版本： FXGP/WIN V1.0 、 GPP V4.0 、 GX Developer V7.0 及以上版本 • 完全兼容 USB V1.1 和 USB CDC V1.1 規范 • USB 總線供電，消耗電流約 50mA • 波特率： 300bps ～ 1Mbps 標準波特率自動適應 • 支持 UART 數據格式：數據位： 5 、 6 、 7 、 8 ，停止位： 1 、 2 ，校驗位： 　 odd/even/no parity • 支持長距離通信，最大通信距離 2 公里 （ 9600bps 時） • 每臺 PC 只支持一根 USB 編程電纜 • 工作溫度： -20 ～ + 75 ℃ • 電纜長度： 2.5 米，顏色：黑色 使用方法： 　USB-SC09-FX 編程電纜需要安裝 USB 設備驅動程序才能使用，這些驅動程序均包含在隨產品發售的光盤上，安裝方法請看驅動程序光盤上的說明文檔資料，此處不再贅述。 　驅動程序安裝完成后，在 Windows 的設備管理器中將出現 USB-SC09-FX 編程電纜對應的 COM 口，只需在編程軟件或其它應用軟件中選擇該 COM 口即可，其它通信參數使用默認設置，接下來的使用同傳統的 RS232 口編程電纜完全相同。 遠距離通信： 　USB-SC09-FX 編程電纜與 PLC 的最大通信距離可達 2 公里（ 9600bps 時），用戶需按下圖自制延長電纜，通信線采用截面積為 0.22mm 2 以上的屏蔽雙絞線。距離超過 2000 米 時可在線路中加裝 RS422 中繼器（型號： E485GA ，四星電子出品）延長通信距離。 注：不能延長 USB 接口的電纜。 因 USB-SC09-FX 和 PLC 內部已安裝有終端電阻，所以外部接線時無需再接終端電阻。
