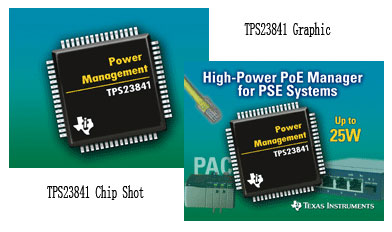

日前，德州儀器 （TI） 宣布推出業界首款全面集成的以太網供電 （PoE） 管理器件，其能使多端口企業系統通過標準的以太網線纜傳輸高達 25 W 的電源。該款供電設備 （PSE） 管理器的工作溫度介于 -40ºC ～ +125ºC 之間，能夠以兩倍于前代 IEEE 802.3af 標準兼容型系統的功率來管理以太網用電設備 （PD），從而可實現諸如商業、工業、醫療以及軍事等領域的眾多應用。（更多詳情，敬請?jiān)L問：www.ti.com/sc06238。） TI 的 TPS23841 四端口 PoE 芯片不僅可提供電源管理控制與保護，同時還能在 21.5 V ～ 57 V 的輸入電壓范圍為各端口安全地提供高達 665 mA 的電流。該器件極其寬泛的輸入電壓范圍使設計人員能夠支持各種 24 V 的新興醫療及工業應用，如病房呼叫中心系統 （nurse call center system） 以及人機互動設備等。 TPS23841 可在單顆芯片上集成數種重要組件，其中包括集成開關、檢測電阻器以及四個獨立的 15 位模數 （A/D） 轉換器等，從而大幅簡化 PoE 設計，同時還使該器件能夠準確地測量簽名電阻 （signature resistance）、電壓、電流以及裸片溫度等。該器件還能與 TI TPS2384 PSE電源管理器配合設計，以便在運行相同綜合軟件的系統中實現高功率的標準 PoE 操作。此外，TPS23841 還能夠提供自動模式、半自動模式以及手動模式等三種不同的模式選項，從而為設計人員充分滿足特定的 PoE 系統要求提供了更高的靈活性。在手動模式中，TPS23841 可與諸如 TI MSP430 超低功耗微控制器等協同工作，以便檢測現有電容負載。 對線纜兩端的高功率 PoE 管理 TPS23841 高功率 PoE 器件可充分滿足 TI 近期推出的 8 引腳 TPS2376-H 控制器對以太網 PD 的要求，更多詳情，敬請?jiān)L問：www.ti.com/sc06181。該款高功率器件控制器擁有開發 PD 所需的所有安全特性，如具備可編程的 600 mA 電流限制與熱關斷功能、自動重試以及故障防護功能等。此外，TPS2376-H 還使設計人員能夠?qū)嵤┓菢?biāo)準的 PD，并通過具備 52 V 最小輸入電壓與超過 100 米 5 類以太網線纜的 PSE 為這些設備提供高達 26 W的功率。PD 控制器與 TPS23841 管理器均可與 IEEE 802.3at 標準委員會的最新決策相兼容，該委員會主要負責定義新興的 PoE+ 標準。 業界領先的以太網供電技術產品系列 TI 符合 IEEE 802.3af 標準的 PD 控制器與 PSE 管理器 IC 能夠通過多個以太網端口管理電源。充分利用其強大的量產能力以及精湛的系統專業技能，TI 的 PoE 產品在全球范圍內廣受各大用戶群體的青睞。TI 不僅是 PoETec 聯盟與新罕布什爾大學 PoE 聯盟的創始成員，而且還特別主持了 IEEE 802.3at 標準委員會的高功率 PoE 標準工作組。TI 不僅是 PoETec 聯盟和新罕布什爾大學的 PoE 聯盟的創始成員，還特別主持了 IEEE 802.3at 標準委員會的高功率 PoE 特別工作組。 供貨情況 TPS23841 電源管理器現已投入量產，目前可通過 TI 及其授權分銷商進行訂購。該器件采用 64 引腳 HTQFP 封裝。批量為 1,000 片時，建議零售單價為 7.50 美元。如欲獲得有關 TPS2376-H 與 TPS23841 的參考設計、應用手冊以及技術文檔，敬請?jiān)L問網址：power.ti.com/poe。
