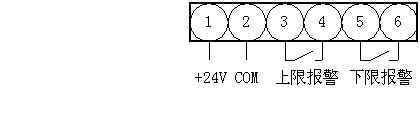

一、 概述 YWH-KRH濕度開關量變送器是一種具有比例控制功能的控制器（接點輸出）。濕度開關量變送器能按用戶要求設置上、下限濕度控制點，并有繼電器接點輸出。是一種經濟、實用的濕度控制設備。 1、產品特點 1、 采用法國HUMIREL公司HM1500濕度傳感器。 2、 高可靠性與長期穩定性。 3、 對化學品的高抵抗性。 2、技術指標： 濕度控制范圍： 10～95%RH 控制精度： ±3%RH 上限濕度： 用戶指定 下限濕度; 用戶指定 控制回差； 上限：5%RH　 下限：5%RH（可按用戶要求設置） 繼電器接點容量： DC : 30V 1A 響應時間; ＜5S 輔助電源； P1：DC24V±15% P2：DC12V±10% 整機功耗; ＜1W 浪涌電壓； 5KV/1.2～50μS 工作環境; 溫度：-30℃～60℃，濕度：10～95%RH 外形尺寸； 72㎜×37㎜×112㎜ 產品重量： 200g 二、使用說明 1、接線： 濕度監控器工作時按下圖接線。 2、工作方式 濕度監控器正常工作時，如濕度在上、下限濕度之間，輸出繼電器不動作；如果濕度上升到高于上限濕度，上限控制繼電器動作，常開接點閉合；如濕度下降到低于下限濕度，下限控制繼電器動作，常開接點閉合。 3、安裝與維護 3.1現場安裝 a 電氣連接線用屏蔽導線； b 接線時請不要觸摸電路和擅自調整電位器。 3.2安裝環境 a 使用環境應無導電塵埃和腐蝕金屬及破壞絕緣的氣體； b 環境溫度為：-20℃～60℃； c 海拔高度小于2500米。 3.3安裝方式 壁掛式，上下兩固定螺釘間距82mm。
