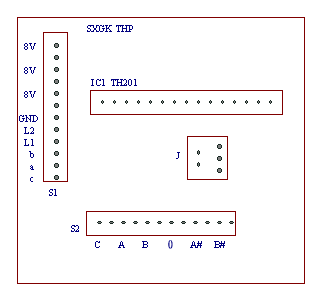

一、概述 THP型三相缺相（錯相）保護板是專為三相電源缺相或錯相引起三相不平衡故障而設計的，他是以國家“八五”攻關成果—TH201專用三相缺相或錯相保護厚膜集成電路為核心，外配以高質量的電阻及其他電子元件而制成的。它的主要設計特點如下： 　1．允許直接施加三相380V或三相30V，故可適用于用戶系統有三相電源變壓器或無三相電源變壓器的場合。 　2．工作電源電壓可為三相交流8V或單相交流18V。 　3．當三相電源不缺相或相序正常時，板內的綠色發光二極管亮，而當三相電源缺相或相序有錯時，板內的紅色發光二極管亮，并給出封鎖外部電路的高電平或低電平信號，同時位于板內的繼電器動作，其常閉觸點可用來分斷用戶系統的主電路。 　4．對外連接用兩個接插件，一個接強電，一個接弱電，滿足了不同用戶的需要。 　5．可方便的用于三相相序檢測，錯相或缺相報警，故可適用于三相交流電機的保護，并可廣泛的用于一切使用三相交流電的工業領域做相序監控及保護。 二、使用方法 　　 THP型三相缺相（錯相）保護板的印制板外形尺寸為長×寬×高=100mm×70mm×40mm，其元件排列如圖1所示。從該圖顯見THP板對外連線共有兩個接插件，插件S1中的三個交流8V接三相電源變壓器的副邊，其從電源吸取的電流為30mA，該工作電源亦可接為一副邊電壓為交流18V的單相電源變壓器的副邊，其從電源吸取的電流為50mA，當用戶系統設計有降壓變壓器時，則插件S1中的a、b、c及GND分別接副邊電壓為30V的三相電源變壓器之副邊，變壓器副邊應為星形接法，其中性點應接GND，此時，接插件S2中的A、B、C、O不接任何信號，處于懸空，剩余的L1、L2分別是保護后提供給用戶的信號，L1在保護動作后為高電平，正常時為低電平；而L2在保護動作后為低電平，平時正常工作情況下時為高電平。插件S2中的A、B、C、O用在用戶系統中沒有降壓變壓器時，直接以交流三相380V輸入進行相序檢測缺相或錯相保護時接電網A、B、C三相電壓輸入，此處O為三相電網零線連接端（此時插座S1中的a、b、c、GND應懸空不接），插件S2的有A#、B#之間為一常閉接點連接端，該觸點容量為380V/0.5A或220V/1A，用在故障時分斷用戶系統主電路。
