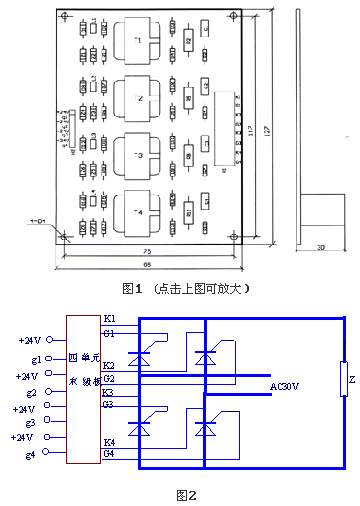

一、概述 　　MJ4型四單元晶閘管觸發脈沖末級板是在三單元觸發脈沖末級板的基礎上增加了一個單元而形成的，它是為單相橋式全控整流或單相橋式逆變工作電路中的四個晶閘管的觸發而設計的。 二、使用方法 　　MJ4型四單元晶閘管觸發脈沖末級板的外形尺寸為：長×寬×高=127mm×85mm×30mm，其實際元件排列示意圖如圖1所示。應用中接插件S1中的+24V、g1，+24、g2，+24V、g3，+24V、g4分別接脈沖觸發板的四路脈沖輸出，而接插件S2中的G1、K1；G2、K2；G3、K3；G4、K4分別接主電路中四個晶閘管的門陰極。圖2給出了該四單元未級板用于單相橋式整流系統中的原理圖。 三、輸入輸出負載能力 1．+24V、g1，+24V、g2，+24V、g3，+24V、g4要求提供電流為脈沖電流150mA，其脈沖寬度應為高頻調制的雙窄脈沖列，若為未調制的寬脈沖其每個脈沖寬度應不寬于300μS。 2．輸出負載能力：G1、K1；G2、K2；G3、K3；G4、K4每組允許最大輸出電流為脈沖電流400mA。 3．可觸發5～1650A/100～3500V晶閘管四單元。
