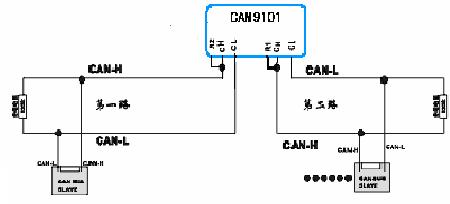

詳細介紹 一、產品簡介： 控制器區域網(Controller Area Network)CAN現場總線已經成為在儀表裝置通訊的新標準。 它提供高速數據傳送, 在短距離(40m)條件下具有高速(1Mbit/s)數據傳輸能力, 極適合在高速、實時性高的工業自控應用上 。CAN總線所具有的卓越性能、極高的可靠性和獨特設計,特別適合工業設備測控單元互連。因此倍受工業界的重視,并已公認為最有前途的現場總線之一。 CAN9100是RS-485/RS-232總線與CAN總線之間的智能型轉換器，用于RS-485(RS-232)端口的設備與CAN設備之間或RS-485(RS-232)網絡與CAN網絡之間的通訊 。本產品吞吐量高達每秒600幀包。本產品兼容canbus協議的A和B部分。 CAN-9100特別適合大流量的CAN-bus數據傳輸應用，最高可達600幀/秒的數據傳輸速率。CAN-9100的設計完全實現數據的透明傳輸（根據您的需要可以定制設定發送幀的類型標準幀和擴展幀，發送幀的ID，本地屏蔽和驗收碼，本地屏蔽和驗收碼）。 CAN-9100帶光電隔離模塊，在控制電路和CAN接口電路之間實現完全電氣隔離。CAN-9100采用防雷措施，每線提供600W的抗雷擊承受力，這樣的計使CAN-9100具有很強的抗干擾能力，大大提高了系統在惡劣環境中使用的可靠性。另外CAN-9100體積小巧，也是便攜式系統用戶的最佳選擇。同時，用戶也能將CAN-9100嵌入到自己的系統中應用。為方便用戶，CAN-9100設計成除可用RS-232口設置外，也可通過RS-485口設置。 CAN總線設備連接示意圖： 為了增強CAN 通訊的可靠性CAN 總線網絡的兩個端點通常要加入終端匹配電阻避免信號反射，終端匹配電阻的大小由傳輸電纜的特性阻抗所決定例如雙絞線的特性阻抗為120歐，則總線上的兩個端口應接上120歐的電阻。 CAN 通訊線可以使用非屏蔽雙絞線或屏蔽雙絞線。若通訊距離超過1公里 應保證線的截面積大于1.0平方毫米，具體規格應根據距離而定，通常是隨距離的加長而適當加大。 二、 CAN-9100模塊功能和性能指標： 1、 CAN協議：CAN 2.0B規范(兼容CAN 2.0A)，符合ISO/DIS 11898 規范。 2、 數據傳送速率：CAN 控制器數據傳送速率可編程最高達1Mbit/s。 3、 傳輸方式： 數據的透明傳輸。 4、 高幀流量：600 幀/秒(*)。 5、 RS-232/485的通信波特率有1200bit/s,2400 bit/s,4800 bit/s,9600 bit/s,19200 bit/s,38400 bit/s,57600 bit/s可選。 6、 CAN總線波特率有 10K bit/s,20 Kbit/s,40K bit/s,50K bit/s,80K bit/s,100K bit/s,125K bit/s,200K bit/s,250K bit/s,500K bit/s,666K bit/s,1Mbit/s。 7、 485接口防雷等級：DATA+，DATA- 每線提供600W的雷擊浪涌保護 。 8、 CAN接口防雷等級：CAN-H，CAN-L每線600W的雷擊浪涌保護。 9、 電源： +8V～24V，＋5V。功耗：<0.6W。 10、 終端匹配：無需開蓋，在端子上就可實現是否接入終端匹配電阻。 11、 工作環境 ：工作溫度–25~+85℃，貯存環境 -55~125℃，濕度〈90%。
