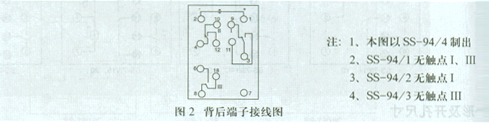

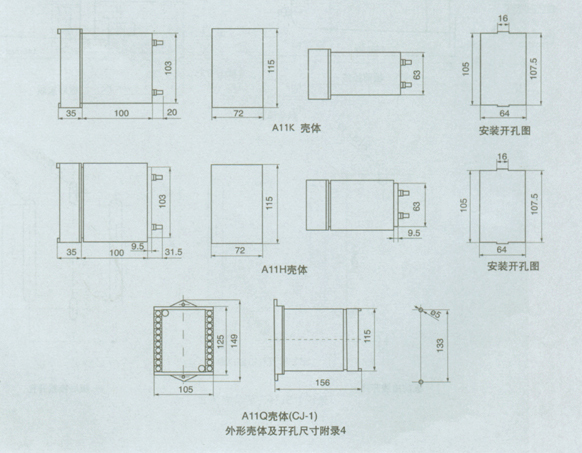

1.應用范圍 SS-94型時間繼電器（以下簡稱繼電器）用于電力系統二次回路的繼電保護電路及自動控制中，作為延時元件，使被控元件達到所需延時，以實現保護的選擇性配合，保證電力系統安全可靠動作。 2.型號 3.主要技術參數 ● 額定電壓：直流220V、110V、48V。 ● 延時誤差：不大于±（延時整定值的0.1％+3ms）。 ● 動作延時一致性：不大于延時整定值的0.1％+3ms。 ● 動作值：動作電壓不大于70％額定電壓。 ● 返回值：返回電壓不小于5％額定電壓。 ● 返回時間：返回時間不大于25ms。 ● 功率消耗：不大于5W。 ● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 ● 介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 4.內部接線 5.外形及開孔尺寸
