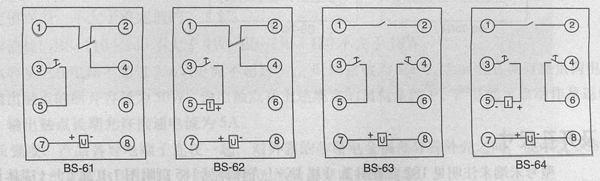

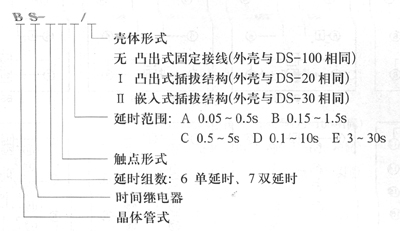

1.應用范圍 BS-60、70系列時間繼電器作為延時控制元件，用于電力系統繼電保護裝置及自動化裝置中，使被控設備或電路按照預定了延時動作. 2.型號: 3.主要技術數據 ●額定電壓：DC 220V、110V、48V。 ●額定保持電流：lA。 ●串延時范圍：A：0.05-0.5s、B：0.15-1.5s、C：0.5-5s、D：.1-10s、E：3-30s。 ●整定值誤差：不大于整定值的±1.．5％。 ●動作值：不大于70％額定電壓。 ●返回值：不小于5％額定電壓。 ●保持電流：不大于70％額定白保持電流。 ●功率消耗：BS-60不大于9W；BS-10不大于18W。 ●觸點容量：在電壓不超過250V,電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5 x 104次。輸出觸點長期允許接通電流為5A。 ●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 4.內部接線
