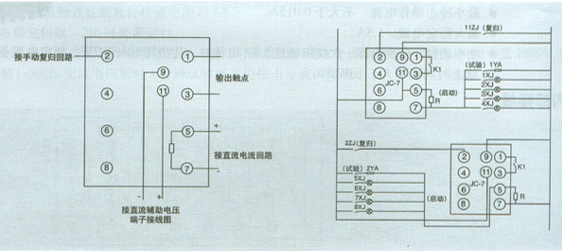

1、應用范圍 JC-2型沖擊繼電器（以1；簡稱繼電器）應用于在直流操作的繼電保護及控制回路中作為中央信號的主要元件。 ● JC-7/11、JC-7/12為普通沖擊繼電器。其功能為：a.電流突增動作；b．電流突減返回；c．手動復歸。 ● JC-7/21、JC-7/22在具有JC-7/11、JC-7/12功能的基礎上，還增加了延時功能即： a.將端子⑥、⑧短接可實現動作后延時自動復歸； b.將端子④、⑥短接可實現繼電器延時動作，延時過程中若信號已消失繼電器將結束延時，不再動作。 ● 繼電器的主要特點是：抗紋波干擾能力強，燈絲的冷態電阻與熱態電阻差引起的電流突減不會使繼電器誤返回。 2.主要技術參數 ● 額定直流電流：220V、110V、48V。 ● 延長時間：2-l0s，連續可調。 ● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 ● 介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 3.端子接線圖 4.外形及開孔尺寸
