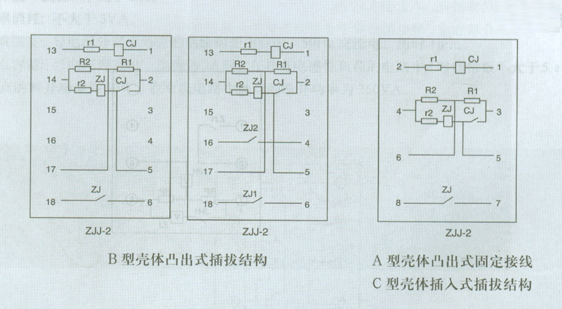

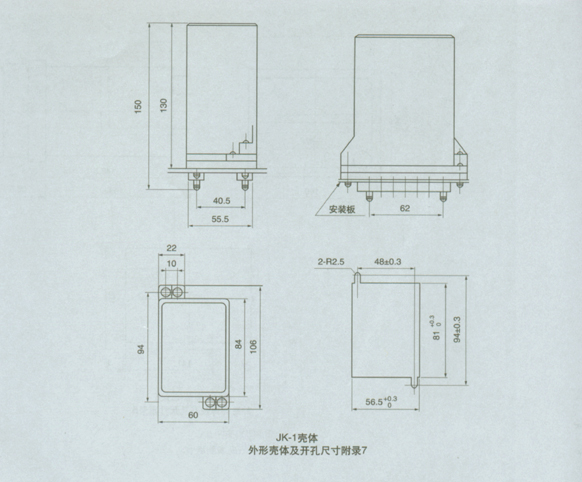

1、應用范圍 ZJJ-2直流絕緣監視繼電器足監視直流母線絕緣情況的一種繼電器，并適用于監視低壓直流母線絕緣情況。當母線對地絕緣降低到一定值時，繼電器可預發警告信號。 2.主要技術參數 ● 電壓等級和電流值：220V、1.5mA；110V、3.1mA；48V、6.3mA。 ● 繼電器動作值：當母線任何一側對地絕緣電阻下降到下表值時，繼電器應靠動作。 規格 平衡電阻 動作絕緣電阻值 額定絕緣電阻值 220V、1.5mA 2×6.8KΩ 25-15K 100K 110V、3.1mA 2×2KΩ 6.4-3.7K 25K 48V、6.3mA 2×400KΩ 1.5-0.85K 6K ● 觸點容量：在電壓不大于250V，電流不大于2A的直流有感負荷電路中（時間常數不大于5±0.75ms），斷開容量不大于50W。 ● 功率消耗：繼電器輸出接點在上條規定的負荷條件下，產品能可靠動作及返回10次。不大于7.5W。 ● 功率消耗： 不大于4.5W。 3.內部接線 4.外形及開孔尺寸 繼電器采用JK-1殼體，外形尺寸、安裝開孔圖。
