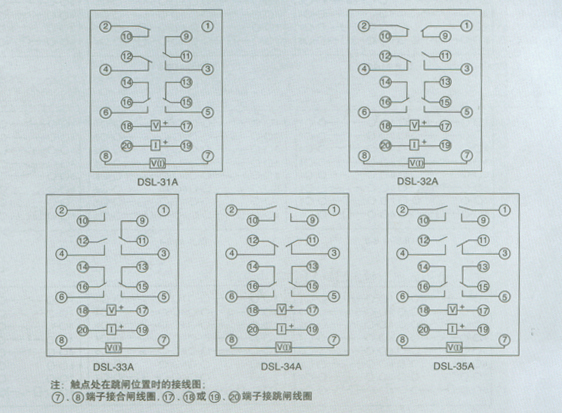

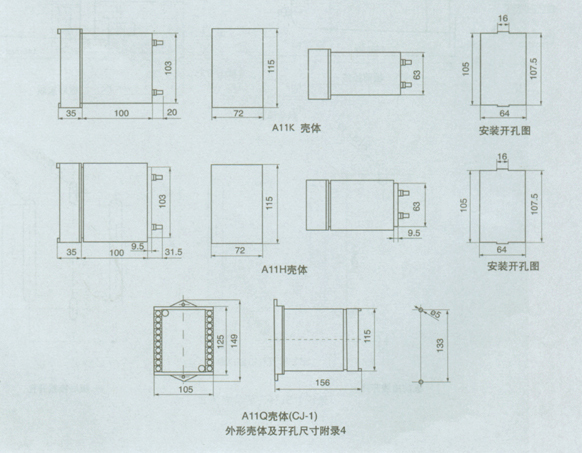

1、應用范圍 DLS-30A型雙位置繼電器（以下簡稱繼電器）用于各種保護裝置，以實現機械閉鎖，并有位置指示。 2.主要技術參數 ● 額定電壓： 跳閘繞組額定電壓：DC 220V、110V、48V； 跳閘繞組額定電流：lA、2A、4A、6A； 合閘繞組額定電壓：DC 220V、110V、48V； 合閘繞組額定電流：0.5A、lA、2A、4A； ● 觸點形式：DLS-3lA二動斷三轉換；DLS-32A一動合三動斷二轉換；DLS-33A二動合三轉換；DLS-34A二動合二動斷二轉換；DLS-35A三動合一動斷二轉換。 ● 動作值：電壓繞組的動作值不大于額定電壓的70%；電流繞組的動作值不大于額定電壓的90%。 ● 功率消耗：當輸入激勵量為額定值時，產品中每個繞組的功率消耗不大于12W。 ● 觸點性能：產品觸點應能斷開電壓不超過250V，電流不超過lA，容量為50W的直流有感負荷電路（時間常數為5±0.75ms），或電壓不超過250V，電流不超過3A，容量為250VA的交流電路（功率因數為0.4±0.1）5000次。 ● 介質強度：產品各導電電路連在一起對外露的非帶電金屬零件或外殼之間，以及線圈電路對觸點電路之間，應能承受2000V（有效值）、50Hz交流試驗電壓歷時lmin的試驗，而無絕緣擊穿或閃絡現象。 3.內部接線 4.外形及開孔尺寸 繼電器采用A11K、A11H、A11Q系列殼體，外形尺寸、安裝開孔圖。
