產品介紹
產品說明
Q2HB68MC(D)為等角度恒力矩細分型驅動器,驅動電壓DC24-80V,適配6或8出線電流在6A以下,外徑57-86mm的各種型號的二相混合式步進電機。該產品廣泛應用于雕刻機、激光打標、激光內雕機
等分辨率較高的小型數控設備上。
特點
◆高性能、低價格
◆采用獨特的控制電路
◆設有12/8檔等角度恒力矩細分,最高200細分
◆最高反應頻率可達200Kpps
◆步進脈沖停止超過100ms時,線圈電流自動減半
◆雙極恒流斬波方式
◆光電隔離信號輸入/輸出
◆驅動電流從0.5A/相到6A/相連續可調
◆單電源輸入,電壓范圍:DC24-80V

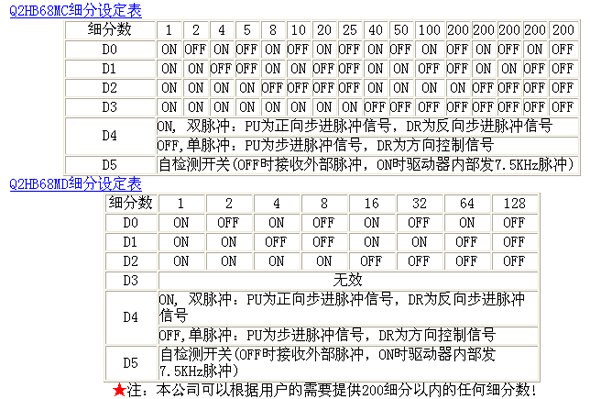

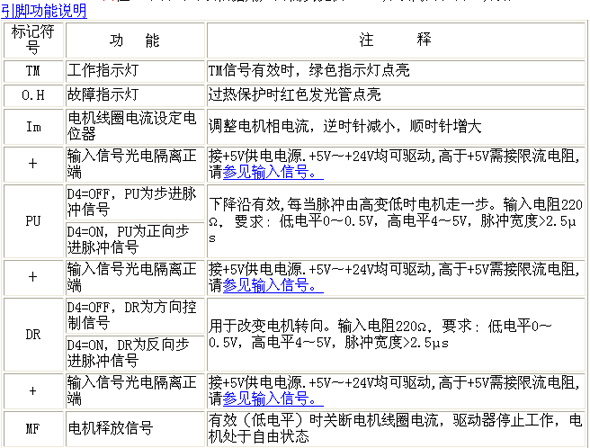

功能設定示意圖
工作電流設定示意圖
輸入信號波形時序圖

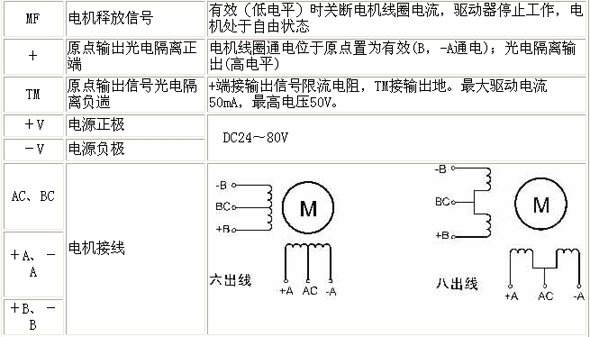

驅動器接線示意圖
★注:1、千萬不要將電源接反,輸入電壓不要超過DC80V。
2、輸入控制信號電平為5V,當高于5V時需要接限流電阻。
3、此型號驅動器由于采用特殊的控制電路,故必須使用6出線或8出線電機。
4、驅動器溫度超過70度時,驅動器停止工作,故障O.H指示燈亮,直到驅動器溫度降到50度,驅動器自動恢復工作。出現過熱保護請加裝散熱器。
5、過流(負載短路)故障指示燈O.H亮,請檢查電機接線及其他短路故障,排除后需要重新上電恢復。
6、欠壓(電壓小于DC24V),故障指示燈O.H亮。
