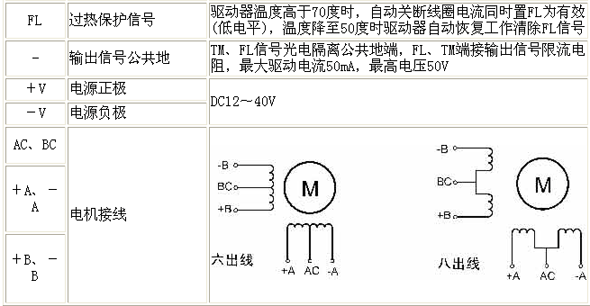

產品說明 　　Q2HB44A(B)為等角度恒力矩細分型驅動器，驅動電壓DC12-40V，適配6或8出線電流在4A以下，外徑42-86mm的各種型號的二相混合式步進電機。該驅動器內部采用獨特的控制電路，用此電路可以使電機噪音減小，電機運行更平衡，電機的高速性能可提高30%而驅動器的發熱可減少50%。廣泛應用于雕刻機、激光打標機、激光內雕機等分辨率較高的小型數控設備上。 　 特點 ◆高性能、低價格 ◆設有12/8檔等角度恒力矩細分，最高200細分 ◆采用獨特的控制電路 ◆最高反應頻率可達200Kpps ◆步進脈沖停止超過100ms時，線圈電流自動減半 ◆雙極恒流斬波方式 ◆光電隔離信號輸入／輸出 ◆驅動電流從0.5A／相到4A/相連續可調 ◆單電源輸入，電壓范圍：DC12-40V　　 　 　 　　　　　　　 功能設定示意圖 工作電流設定示意圖 輸入信號波形時序圖 驅動器接線示意圖 ★注意： 1、千萬不要將電源接反，輸入電壓不要超過DC40V。 2、輸入控制信號電平為5V，當高于5V時需要接限流電阻。(具體接法見輸入信號) 3、驅動器溫度超過70度時過熱指示燈亮，驅動器停止工作，直到驅動器溫度降到50度，驅動器自動恢復工作，出現過熱保護請加裝散熱器。 4、此型號驅動器由于采用特殊的控制電路故必須使用6出線或8出線電機。
