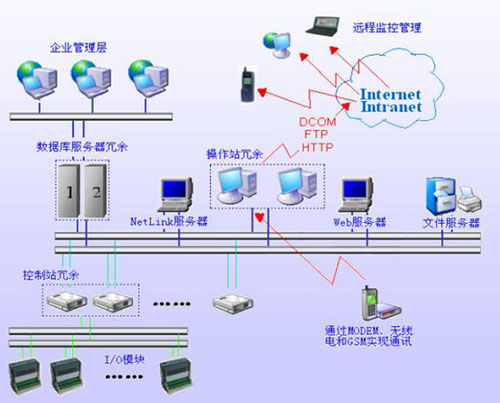

該系統是在消化吸收引進系統和成果自主開發SCC CRT操作站。FYZ-100 S儀表分散型控制系統的基礎上。自行設計開發的新一代集連續控制和順序控制為一體的新一代系統。該系統吸收了現場總線儀表的特點，并可下掛現場總線儀表，構成現場總線控制系統。 系統結構： 系統由操作站、控制站、采集站、網橋和分布式I/O模塊，HART儀表、FF儀表所構成。系統在以太網上可掛四臺操作站、8臺控制站/采集站/網橋。每臺控制站可掛32個分布式I/O模塊，F(xiàn)F網橋可掛32臺FF儀表，采集站可掛16臺HART網橋。每臺HART網橋可掛16臺HART儀表。 系統的分布式I/O模塊可輸入熱偶，熱阻，1～5V，4～20mA信號，可輸出電平和觸電信號，可輸出4～20Ma、1～5V繼電器和電平信號。 系統特點: 豐富的算法可方便的構成回路控制和順序控制 趨勢及歷史趨勢記錄功能 報警監視及報警打印功能 豐富的用戶流程圖顯示功能 任意格式的報表打印功能 Windows 2000平臺環境操作界面有好方便 擁有自主版權可為用戶提供特殊功能編程 I/O模塊通用屬性介紹 FCS1135模塊： FCS-1135熱電偶/熱電阻輸入模塊以CPU、不揮發存儲器為核心，采用無觸點開關采樣，對8個熱電偶（熱電阻或毫伏）通道進行集中檢測。檢測數據通過RS485端口向控制站傳送。 該模塊具有以下特點： 多量程方式：熱電偶、熱電阻或毫伏可混合輸入。 停電不損失設置參數：內部采用不揮發存儲器，無需備用電池便可保存設置參數。 數據通信：采用RS-485通信標準MODEUS通信協議，可多臺并聯使用。模塊在接受上位機指令后，將每通道最新數據向上位機傳送，也可以發送儀表工作參數。 FCS-111□型模擬量輸入（AI）模塊： FCS-111□型模擬量輸入（AI）模塊產品型號包括（FCS1115,FCS1116,FCS1117）該系列模塊以微處理器（MPU）、可編程通訊控制器和不揮發存儲器（E2PROM）為核心，選用16位高速A/D轉換器，采用無觸點開關對8路1～5Vd.c.或4～20mAd.c.標準信號輸入通道進行集中檢測，并將采樣數據轉換處理后，檢測數據通過RS485端口向控制站傳送。 特點： 1．掉電不損失設置參數，無需后備電池即可保存所有設置數據； 2．采用16位高速A/D轉換器，提高了模塊的采樣精度和數據刷新率； 3．采用高性能的MPU可實現在線程序下載并可工作于六時鐘模式，提高了模塊的工藝性和可維護性； 4．每個輸入通道均設置了過壓保護電路和EMI電路，提高了模塊的環境適應能力。同時還設計了信號斷線檢測電路，提高了模塊的自診斷性能； 5．前置通道、CPU系統以及通訊接口之間相互隔離，增強了模塊的可靠性，提高了其抗電磁干擾的能力； 6．I/O模塊之間采用內部總線結構和開放型體系架構，使系統在模塊級實現了通道隔離，整個系統的安全性、可靠性和可維護性極強，并且系統性能提升和更新?lián)Q代非常方便。 FCS-112□型模擬量輸出（AO）模塊 FCS-112□型模（FCS1125，F(xiàn)CS126，F(xiàn)CS1127）擬量輸出（AO）模塊以微處理器（MPU）、可編程通訊控制器和不揮發存儲器（E2PROM）為核心，選用12位四通道高速D/A轉換器，將控制站發送給（FCS-112□）型模擬量輸出（AO）模塊的數據經本模塊進行數據處理后，變換成4路1～5Vd.c.和/或4～20mAd.c.標準信號輸出到相應的輸出通道上。 該模塊具有如下特點： 1．掉電不損失設置參數，采用12位四通道高速D/A轉換器，無需S/H電路，提高了模塊輸出的穩定性； 2.采用高性能的MPU可實現在線程序下載并可工作于6時鐘模式，提高了模塊的工藝性和可維護性； 3.每個輸出通道均設置了過壓保護電路和EMI電路，提高了模塊的環境適應能力； 4.后置通道、CPU系統以及通訊接口之間相互隔離，增強了模塊的可靠性，提高了其抗電磁干擾的能力； 5.對電流輸出模塊（FCS-1125、FCS-1127型），通過采用配電電源方式，提高了模塊的負載能力； 6.I/O模塊之間采用內部總線結構和開放型體系架構，使系統在模塊級實現了通道隔離，整個系統的安全性、可靠性和可維護性極強，并且系統性能提升和更新?lián)Q代非常方便。 FCS-114口型數字量輸入（DI）模塊： FCS-114口模塊（FCS1146，F(xiàn)CS1147）是16通道數字量輸入模塊，以CPU ﹑不揮發存儲器為核心，采用光電藕合器對16個數字量（電平或觸點）進行檢測。 檢測數據可通過RS485端口向上位機傳送。
