    概述：

    HXGN-12ZFQ（R）箱型交流金屬封閉環網開關設備,是我廠與中國電力科學研究院于2001年為適應現代環網設備發展情況需要聯合設計開發的最新環網設備，它吸收了國內外同類產品的精華，且具有獨特的創新，既作到了真空環網與SF6環網柜同等體積（可以與之互換），又完美的解決了小體積柜更換熔斷，并且危險的實際問題，與同類產品相比具有明顯的優點。

    1.產品用途與使用范圍
    該產品適用于12KV三相交流50HZ環網供電系統中或終端供電系統中起接受，分配電能或過載、短路保護之用，特別適用于無油化，不檢修及頻繁操作場所，也適用于箱式變電站。
     2.使用環境條件
    A.周圍空氣不高于+40℃，不低于-10℃；
    B.相對濕度，在最高溫度時不起50%，在較低溫度允許有較高的相對溫度，如+20℃時為90%；
    C.空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣塵埃；
    D.無顯著搖動或沖擊震蕩的場合，垂直安裝傾斜度不應大于5度；
    E.海拔高度不超過200M;
    F.用戶對上述條件不能滿足時應制造廠協商。

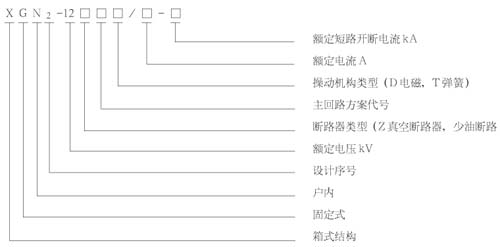

    型號說明：



    結構特點：

    XGN2-12開關柜為金屬封閉箱式結構，柜體骨架原設計為角鋼焊接而成。柜內分為斷路器室、母線室、電纜室、繼電器室等，室與室之間用鋼板隔開。

    斷路器室在柜體前下部，斷路器的轉動由拉桿與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子與電流互感器連接，電流互感器與下隔開關的母排連接，斷路器室還設有壓力釋放通道，若內部電弧發生是，氣體可通過排氣通道將壓力釋放。

    母線室在柜體后上部，為了減小柜體高度，母線呈品形排列，以7350N抗彎強度的瓷質絕緣子支持，母線與上隔離開關母排連接，相鄰兩母線室之間可隔離。

    電纜室在柜體下部的后方，電纜室內支持絕緣子可設有電壓監視裝置，電纜固定在支架上，對于主接線為聯絡方案時，本室則為聯絡小室。繼電器室在柜體上部前方，室內安裝板可安裝各種繼電器等，室內有端子排支架，門上可安裝指示儀表、信號元件等二次元件，頂部還可布置二次小母線。

    斷路器的操動機構裝在下面左邊位置，其上方為隔離開關的操作及連鎖機構。開關柜為雙面維護，前面檢修繼電器室的二次元件，維護操動機構，機械聯鎖及傳動部分，檢修斷路器。后面維修主母線和電纜終端，在斷路器室和電纜室均有照明燈。前門的下方設有與柜寬方向平行的接地銅母線，其截面為4＊40mm2。
機械聯鎖：為了防止帶負荷分合隔離開關，防止誤分誤合斷路器，防止誤入帶電間隔；防止帶電合接地開關；防止帶接地刀合閘，開關柜采用相應的機械聯鎖，機械聯鎖的動作原理如下：

    ①停電操作（運行-檢修）

    開關柜處于工作位置，即上下隔離開關、斷路器處于合閘狀態，前后門已鎖好，處于帶電運行之中，這時的小手柄處于工作位置。先將斷路器分閘后，再將小手柄扳到“分?jǐn)嚅]鎖”位置，這時斷路器不能合閘，將操作手柄插入下隔離的操作孔內從上往下拉，拉到下隔離分閘位置，將手柄拿下，再插入上隔離操作孔內，從上往下拉，拉到上隔離分閘位置。再將操作手柄拿下，插入接地開關操作孔內，從下向上推，使接地開關處于合閘位置，這時可將小手柄扳至“檢修”位置?？上却蜷_前門，取出門后邊鑰匙打開后門，停電操作完畢，檢修人員對斷路器室及電纜室進行維護和檢修。

    ②送電操作（檢修-運行）

    若已檢修完畢，需要送電，其操作程序如下：

    將后門關閉，鑰匙取出后關前門，將小手柄從“檢修”位置扳到“分?jǐn)嚅]鎖”位置，這時前門被鎖定，斷路器不能合閘，用操作手柄插入接地開關操作孔內，從上向下接，使接地開關處于分閘位置，將操作手柄拿下，再插入上隔離的操作孔內，從下向上推，使上隔離處于合閘位置，將操作手柄拿下，插入下隔離的操作孔內，從下向上推使下隔離處于合閘位置，取出操作手柄，將小手柄扳至工作位置，這時可將斷路器合閘。
