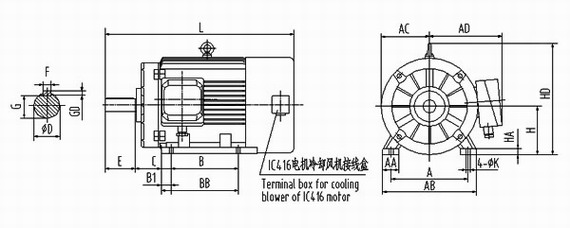

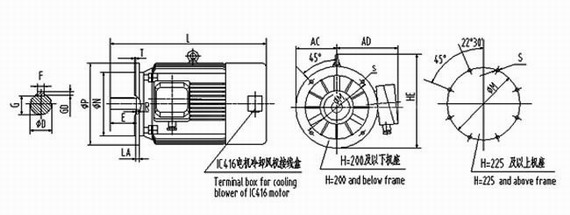

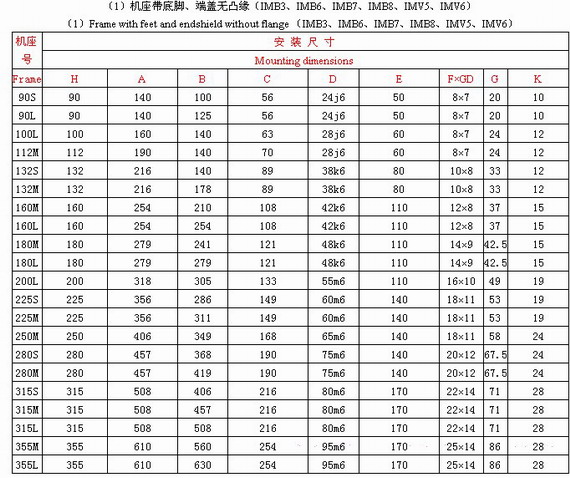

特點與用途： 系列冶金及起重用變頻調速三相異步電動機，是我公司在YTSP系列變頻調速三相異步電動機的基礎上，根據冶金及起重用三相異步電動機的使用特點而開發的系列產品。開發中綜合了我公司幾十年生產冶金及起重用直流電動機和交流電梯電機的豐富經驗，以及對交流變頻調速的研究成果，電機的電磁設計、結構設計和絕緣系統設計既考慮了對變頻電源供電和寬范圍變頻調速的適應能力，又體現了冶金及起重用三相異步電動機過載能力大、機械強度高的特點。與變頻調速良好的起、制動功能相結合，特別適用于采用變頻調速、短時或斷續周期運行、頻繁起動和制動的場合。電機基本技術條件符合IEC60034－1和GB755國際和國家標準的規定，安裝尺寸符合IEC72國際標準 電機性能： 電動機的額定電壓為380V，額定頻率為50Hz。也可根據不同調速范圍的要求以及使用場合供電電源的要求確定額定點的電壓和頻率（如400V, 440V, 460V及60Hz等）。額定電壓400V, △接法的電機，改變Y接法后，可適用于電源電壓為690V的場合。 電動機的絕緣等級為F級或H級，絕緣結構具有對變頻器輸出高載波頻率電壓的適應能力。 電動機調速范圍廣。在開環U/f控制的條件下，3～50Hz為恒轉矩調速，50～100Hz（355機座號的4極電機及400機座號的電機為50～70Hz）為恒功率調速；在矢量控制的條件下，調速范圍還可以擴大，恒轉矩運行范圍可以從基速到零速。 過載能力強。額定電壓、額定頻率時，能夠承受額定轉矩的200％過載，歷時1min。 低頻（1Hz左右）起動時的起動轉矩可以達到額定轉矩的150％。 電動機的接線方式，一般情況下，250及以下機座號為Y接法，280及以上機座號為△接法。 當有特別要求時，也可脫離這種劃分方式（如250及以下機座號可采用△接法，280及以上機座號采用Y接法）。 電機的基準工作制為斷續周期工作制S3，負載持續率為40％。其它工作制可按表1對技術數據表中的功率進行折算。 電機的防護等級為IP44，也可按需要制成IP54、IP55、IP56。 電機的冷卻方式為IC416（全封閉，軸向風機冷卻）。也可按需要制成IC411（全封閉，自帶風扇冷卻）或IC410（全封閉表面自冷），這時，技術數據表中的參數及調速范圍要有所變化，具體變化情況在訂貨時協商。 電機的基本安裝型式為IMB3、IMB5、IMB35，并可在這三種基本安裝型式的基礎上派生其它安裝型式。IMB5及其派生型式，IMB3、IMB35的派生型式，其機座號范圍有所限制，具體在訂貨時商議。 用戶如需其它類型工作制、防護等級、冷卻方式和安裝型式可另行協商。 結構簡介: 根據用戶需要可在電機上安裝電磁制動器、測速元件、限速裝置、加熱器和測溫、限溫保護元件等。安裝附件后，電機總長尺寸將根據所裝附件的情況變化。 注:＊99V直流電壓由220V單相交流電壓通過半波整流得到，整流器隨機提供。 170V直流電壓由380V兩相交流電壓通過半波整流得到，整流器隨機提供。 335機座號4極電機冷卻風機驅動電機為700W，6、8極電機冷卻風機驅動電機為250W。 從軸伸端視之，電機接線盒位于機座右側（355及以上機座號為機座上方）。用戶如有特殊要求，請訂貨時說明，另行商議。 備注: 1．訂貨時必須說明產品型號、額定功率、額定電壓、額定頻率、調速范圍及在此范圍內的運行特性，接線盒位置等。 2．如有特殊要求，經雙方協商后，可提供其它極數，其它結構及安裝型式的電動機，也可配帶各種傳感器（測速發電機、超速開關、編碼器等），各種制動器（電磁式、渦流式）各種熱敏保護裝置和加熱帶等。 注：L為不帶傳感器、制動器等附件的尺寸；355機座號接線盒在機座上方。 Note: L is the size without sensor, brake, etc; the terminal box for Frame 355 is on top of the frame.
