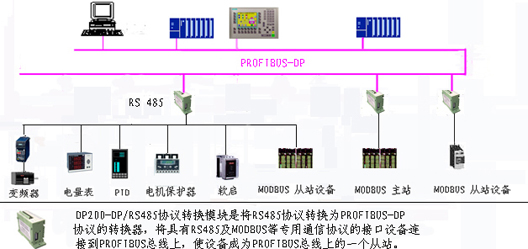

一、 產品概述： DP200-DP/RS485協議轉換模塊是將RS485協議轉換為PROFIBUS-DP 協議的轉換器，將具有RS485及MODBUS等專用通信協議的接口設備連 接到PROFIBUS總線上，使設備成為PROFIBUS總線上的一個從站。 ●使用簡單 用戶可以在短時間內自主編程實現連接通信。 ●通信透明 PROFIBUS主站與設備之間通信報文透明傳輸。 ●通用性強 用戶根據RS485接口設備的通信協議在主站上自主編程即可實現通信。 二、 主要功能及性能指標： ●具有PROFIBUS-DP/V0協議 符合JB/T 10308.3-2001: 測量和控制數字?jǐn)?shù)據通信工業控制系統用 現場總線第3部分：PROFIBUS規范。 ●具有標準PROFIBUS-DP驅動接口 波特率自適應，波特率為：9.6Kbps、19.2Kbps、93.75Kbps、187.5Kbps、 500Kbps、1.5Mbps、3Mbps、6Mbps。 ●PROFIBUS 輸入/輸出長度 PROFIBUS 輸入/輸出長度可自由設定，標準型最大輸入/輸出:16字 節輸出、16字節輸入。根據客戶需要，可將最大輸入/輸出加長為：112 字節輸出、112字節輸入。 ●具有標準RS-485接口 半雙工，字符格式：7位/8位可選、校驗位（偶、奇、無）可選。波特 率:1.2Kbps、2.4Kbps、4.8Kbps、9.6Kbps、19.2Kbps可選。 ●RS485通信報文長度 最大報文長度：發送120字節，接收120字節。 ●供電 24Vdc±5％，60mA。 ●工作環境溫度 -20-70℃、相對 濕度≤95%（40℃） ●外形尺寸 （寬）80mm×（高）85mm×25mm（厚） ●重量 150克 ●安裝 35mm標準導軌。 三、 應用領域 具有RS485及MODBUS等專用通信協議的接口設備，如電量表、軟啟、電機 保護器、變頻器等。 四、系統組態示意圖
