KYDS系列全數字中、高壓軟起動裝置
KYDS系列軟起動器,其控制核心采用當今最先進的控制專用芯片,32位的DSP數字信號處理器TMS320F240,其特點是運算精度高、響應快、體積小、控制功能強、使用的電子元件數量少、可靠性高。
該產品適用于冶金、礦山、石油、管道、化工、紡織、船舶、市政等行業中,風機、水泵、牽引等多種需要軟起動或軟停止的設備使用。也可以作為Y/厶起動、串電抗器起動等傳統起動設備的理想替代產品。它能限制起動電流,降低電網電壓的跌落水平,保障供電系統的運行安全。它能減小起動時的轉矩沖擊,延長設備的使用壽命,減少維護工作量,節約運行成本,提高了企業的綜合效益。
特點
1.起動方式多樣:電壓爬升·電流限制·起動時間和電流可自由設定
2.制動過程平滑:自由停車·軟停止·直流制動
3.參數設定便捷:三個數碼管顯示·十個工作狀態顯示·幾十個參數靈活設置
4.保護功能齊全:缺相與相序錯檢測·極限電流速斷·過電流反時限動作·高低壓光纖隔離程度高·三相電流不平衡報警·過熱或風機等保護·快熔斷跳閘
5.節能方式運行:輕載運行時自動降低輸出功率
使用條件
1.安裝地點: 室內,通風良好,無腐蝕、爆炸塵埃
2.環境溫度· -25~C-40~C
3.相對濕度:≤90%(20℃)
4.海拔高度:≯1000m
5.振動條件:≯0.6m/52
選型說明:

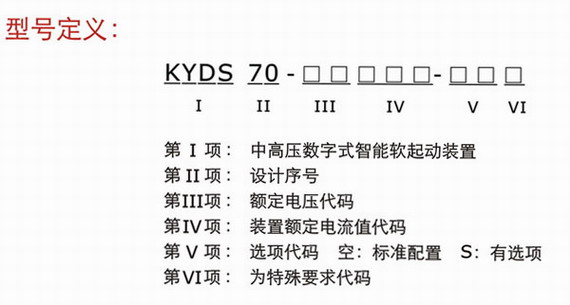

1.一臺風機,額定電壓6kV,額定功率2000kW,額定電流226A。標準單機使用,要求起動電流限制在4倍:則可以選取6kV 250A裝置,即KYDS70—06250。
2.一臺水泵,額定電壓6kY,額定功率1600kW,額定電流18lA。要求起動電流限制為2.5倍,則電流可以修正為·I=181Ax2.5+4=113.1A,
故可選擇裝置:KYDS70—06125
3.一臺電動機,額定電壓6kY,額定功率2500kW,額定電流285A。單機使用,要求起動電流限制在5倍,則電流值可以修正為:I=285X5+4=356.3A,故可選取裝置:KYDS70·06400
4.有三臺電動機,額定電壓為6kV,額定功率分別為1400kW、1600kW、2000kW,擬使用一臺中壓軟起動裝置分別起動。由于三臺電動機功率
不同,因此,要按照電流最大者來選取,可以選用KYDS70—06250。
對于一起多的使用方式,除最大電動機的電流來選用標準裝置外,還要選擇一起多用PLC,即KYDS—06250+S14。
注意: 我們不建議按照低起動電流倍數來選擇裝置,因為這樣的選擇,會限制調整的范圍,不能使電動機在允許的最大電流倍數下起動。按照低起動電流倍數來選擇裝置,將不允許于日后在電網容量允許時,為縮短起動時間而提高起動電流倍數。
