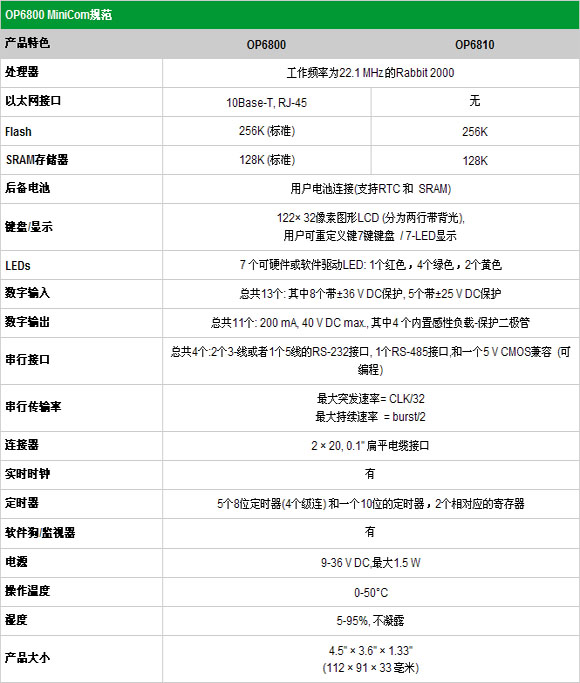

OP6800 MiniCom 型號OP6800, OP6810 MiniCom是一種低成本的，C-可編程的操作面板和單機板。它提供以太網絡連接，多個工業級的I/O,和圖形的LCD以及鍵盤。MiniCom緊湊的外形尺寸4.5" x 3.6" （112 x 91 毫米）能夠滿足對尺寸要求嚴格的設計要求。MiniCom具有帶網絡功能和不帶網絡功能的版本，并且集成了控制，顯示和因特網/以太網絡連接或者串行網絡通信能力。 產品特點 • 122 x 32 圖形顯示/鍵盤 • 24 路工業化的數字I/O • 可選的10Base-T 以太網 • 快速啟動的菜單程序 • 符合NEMA 4防水標準 • 4個串行端口 帶以太網接口的OP6800和不帶以太網接口OP6810提供24路數字I/O, 國際字符122 x 32像素的LCD,用戶可重定義的7鍵鍵盤,7個LED, 4個串行端口。Rabbit2000™處理器工作在22.1 MHz, 內置256K Flash/128K SRAM （標準）。OP6800的以太網功能使它能應用在包括發送、接受 電子郵件和報警的遠程診斷、通訊和控制。帶面板的MiniCom滿足NEMA 4防水標準, 適合在惡劣環境中使用。MiniCom的I/O和通訊信號連接為扁平電纜接口。供電需求（10–36 V DC） 允許MiniCom廣泛應用于移動和固定的設備。MiniCom也提供電池連接以維持片上實時時鐘和SRAM數據。 MiniCom的數字I/O包括13個帶濾波的輸入和11個無源輸出—其中7個帶LED指示標準輸出,并且4個為能提供對電感負載瞬時保護的重載輸出。輸入都被設計為相對地的邏輯電平或開關量。輸入支持的電壓范圍是9–36 V DC, 并且所有的輸出驅動能力為200mA, 40 V DC。 122 x 32像素圖形顯示器支持英文的和非英文語言字體、簡單的圖形和位圖圖像。同時提供一個轉換不同字形、語言和大小字體的程序。MiniCom也可實現其它Z-world單板計算機產品的理想操作界面。 MiniCom的編程 MiniCom的編程是使用已在工業上成功使用了的Z-world的Dynamic C®軟件開發平臺。它提供了大量的驅動庫和例程，以及royalty-free的TCP/IP源代碼庫。借助適當?shù)妮o助硬件，MiniCom還能實現遠程在線編程調試。 快速啟動的菜單系統利用一個滾動上下的高亮條來選擇菜單選項，也易于添加/刪除菜單結構中的選項?？焖賳?dòng)菜單同樣提供對大菜單的向上和向下翻頁控制，子菜單嵌套，彈出原始調用菜單選項。
