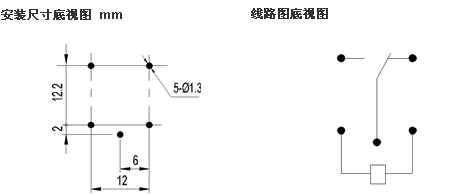

產品特性 超小型、線圈功耗低. 最大通斷容量為15A. 可直接焊接在印刷線路板中. 用于家用電器、自動化系統、電子設備、儀器、儀表等. 技術參數 外型尺寸（L×W×H） 22.5 × 16.5 × 16.5 mm 觸點形式 （國內） 1A 1D 1Z （國外） 1A 1B 1C 觸點負載 5A,10A,15A/120VAC,28VDC; 5A,7A,10A/220VAC 觸點接觸電阻 <=50 mΩ 最大切換功率 420W 1800VA 最大切換電壓 110Vdc 380Vac 最大切換電流 20A 機械壽命 1 × 107 電氣壽命 1 × 105 線圈功耗 0.36W 0.45W 線圈額定電壓 3, 6, 9, 12, 18, 24, 48 Vdc 吸合電壓 Max 75% 額定電壓 釋放電壓 Min 10% 額定電壓 動作時間 <=10ms 釋放時間 <=5ms 線圈允許最大電壓VDC（max） 130% 額定電壓 絕緣電阻 100 MΩ （at 500V） 介質耐壓 （觸點間） 50Hz, 750V （觸點線圈間） 50Hz, 1500V 沖擊 10G 11ms 振動 10 ～ 55Hz 振幅 0.35mm 環境溫度 -40 ～ 70 °C 相對濕度 85% （在40°C） 重量 11 g 型號對照 MATSUSHITA JS OMRON GSL-E
