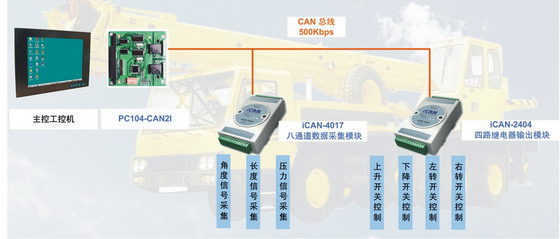

PC104-CAN2雙路CAN接口卡是基于PC104接口的CAN總線通訊接口卡。接口卡支持CAN2.0B規范（兼容CAN 2.0A）的現場總線通訊。 　　PC104-CAN2接口卡集成2個完全獨立的CAN通道；每個CAN通道都具有光電隔離；接口卡采用4層板技術，SMT工藝。同一PC機能夠支持多達8個接口卡。 　　PC104-CAN2接口卡為工業通訊CAN網絡提供了可靠性、高效率的解決方案。 　　PC104-CAN2接口卡支持WinCE系統。 產品規格 ●CAN通訊接口：工業端子，OPEN5接口； ●工作溫度：-25℃～+85℃，工業級； ●存儲溫度：-40℃～+85℃； ●物理尺寸：90mm ＊ 90mm。 產品特點 ●PC接口：PC104總線（16位）； ●通道數量：2路獨立CAN通道； ●CAN協議：符合CAN 2.0B規范，兼容CAN 2.0A； ●CAN波特率：可編程任意設置，范圍在5Kbps～1Mbps之間； ●最高幀流量：每通道2000幀/秒； ●CAN總線隔離：2500 VDC； ●CAN控制器：NXP SJA1000T； ●CAN收發器：NXP PCA82C250； ●板載內存：1K，RAM。 應用方案 【項目名稱】起重機控制系統 　　起重機屬于工程機械的重要設備鑄成部分，也屬于汽車電子的范疇，所以其車載總線通訊也逐漸從其它的通訊形式逐漸替換為CAN總線。 　　起重機控制系統的核心在于對規定動作執行的精確度，不僅有賴于傳感器和執行器的精度，還有賴于數據采集信號和命令的執行速度，比如起落桿的左右轉動角度信號，通過數據采集模塊后將信號標準化，主控工控機接收到該信號后和預先設定的參數做比較，并根據偏差指揮左轉或右轉開關動作，最終到位。 【原方案】基于RS-485信號傳輸 　　RS-485節點制作簡單，通訊波特率為57.6Kbps，系統穩定性差，電動機和其他大功率設備常常影響系統的正常運行。 【新方案】基于PC104-CAN2I的工業級接口卡的CAN總線系統 　　如圖所示在新方案中，PC104-CAN2I的工業級接口卡和iCAN系列數據采集模塊配套使用，CAN通訊波特率可達500Kbps，傳輸數據加上硬件自動校驗，并能實現錯誤自動重發。 【新方案的優勢】 　?。?）提高數據傳輸速率 　　新方案的帶寬擴大至8.7倍，并且CAN總線有主動發送功能，能及時將信號傳輸至主機，大大提高系統運行效率。 　　（2）增強系統穩定性 　　CAN總線本生有非?？煽康臄?shù)據傳輸保證機制，所以數據傳輸質量能得到有效保證，工業級CAN接口卡能在較大干擾情況下可靠運行。 　　目前該方案已成功運用于相關工程機械設備中。 訂購信息
