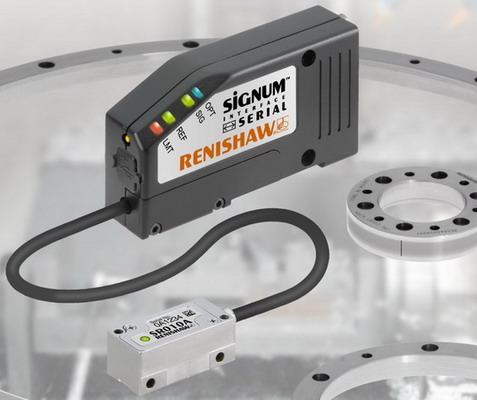

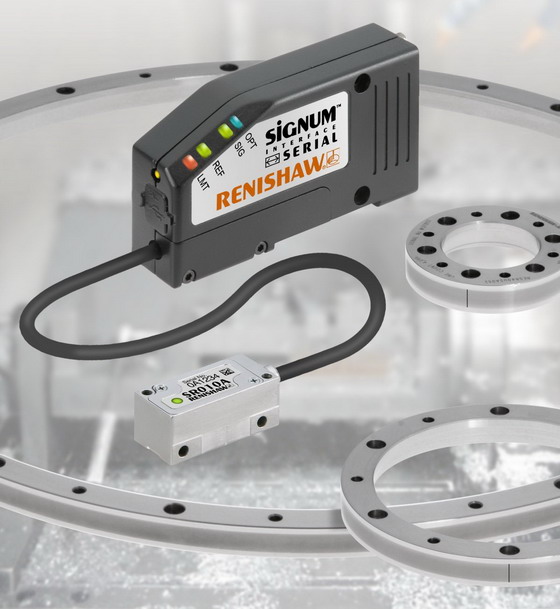

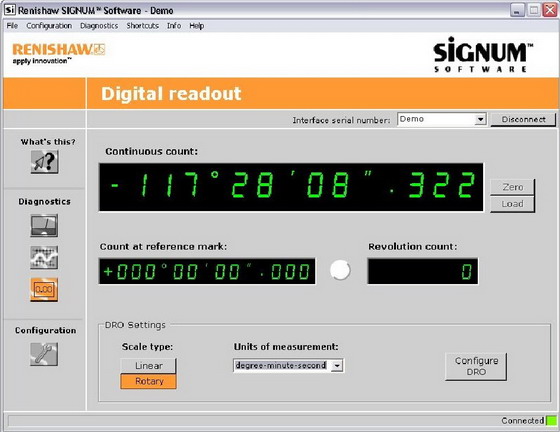

RESM鋼環的非接觸式設計及大通孔，結合高精度且堅固的達到IP64密封等級的讀數頭，使得SiGNUM™光柵成為機床旋轉軸的理想選擇 Si-FN非常適合用在齒輪傳動及直驅旋轉軸上。它直接從光柵中提供FANUC通信信號，能夠?qū)崿F(xiàn)更高的性能和更方便與FANUC系統連接。 Si-FN接口提供三個分辨率選項?！癗ormal” 提供20位分辨率（0.0003度分辨率）和高達4 500 rev/min的速度；“High Type A” 提供23位分辨率（0.000043度分辨率）；“High Type B” 接口提供高達26位的分辨率（0.0000054度分辨率），提供最高精度的同時還能實現600 rev/min的速度。 與其他的SiGNUM™系列產品一樣，Si-FN智能接口具有先進的信號處理電子裝置 — 該裝置采用自動增益控制、平衡控制及偏移量控制，輸出高可靠性和高保真度的信號?？色@得同類產品中最低的細分誤差；Ø209 mm Si-FN系統的細分誤差僅為±0.08弧秒……比其他同類的光柵低5倍，比其他同類的磁編碼器和感應式光柵低10倍。 除了提供更高的分辨率外，“High Type A” 和 “High Type B” Si-FN系列產品所具有的濾波電路還能確保提供更高的信號純度，速度波紋提高了兩倍。位置穩定性（晃動）也獲得了提高。 配有FANUC通信接口的Si-FN接口可配用標準SiGNUM™ SR讀數頭及直徑為52 mm、104 mm、209 mm或417 mm的標準RESM鋼環。這樣機床或旋轉軸制造商就能很方便地把Si-FN作為其產品模塊化升級選項。 所有位置處理都發生在Si-FN接口中，因此可以同時實現高精度和高速度；如果使用傳統的A-B數字方波信號，將需要極難實現的高頻率信號。通信信號在嘈雜環境中還具有非凡的可靠性，尤其在與SiGNUM雙屏蔽、UL認可的電纜結合使用的情況下。 Renishaw所有的SiGNUM™光柵都可通過USB端口連接到PC機上，功能全面的SiGNUM™軟件能夠使系統實現最佳配置，并對系統進行實時診斷，即使在完全閉環控制的情況下也是如此。Si-FN新增了全功能DRO（數顯表），用于進一步診斷。
