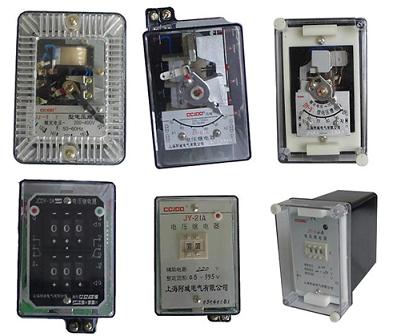

該類產品型號主要有：DJ-111,DJ-121,DJ-131,DJ-131/60C,DJ-131/60CN,DJ-112,DJ-122,DJ-132,DY-21C、D DY-22C、D,DY-23C、D,DY-24C、D,DY-25C、D,DY-26C、D,DY-27C、D,DY-28C、D,DY-29C、D,DY-21C～25C/60C,DY-21D～25D/60C,DY-32/60C,DY-31,DY-32,DY-33,DY-34,DY-35,DY-36,DY-37,DY-38,JCDY-2A/220V,110v,48v,JY-20,JY-30 一、用途： DJ,DY,JCDY,JY系列電壓繼電器廣泛用于電力系統二次回路保護線中，作為低電壓和過電壓保護的啟動元件。 二 技術參數： DJ—100系列： 動作時間： 過電壓繼電器在1.1倍實測動作值時，動作 時間不大于0.12s低電壓繼電器在0.5倍實測動作值時，動作時間不大于0.15s。 觸點容量： 在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 介質強度： 產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 DY—20C、20D系列電壓繼電器： 動作值： 過電壓繼電器在1.2倍整定值時，動作時間不大于0.15s； 低電壓繼電器在0.5倍整定值時，動作時間不大于0.15s； 觸點形式： 1動合、1動斷、1動合1動斷、2動合、2動斷。 觸點容量： 在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 介質強度： 產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 DY—30系列電壓繼電器： 整定誤差： 每整定值的誤差不大于6%； 動作誤差： 不大于6%； 返回系數： 過電壓繼電器的返回系數不大于0.8；低電壓繼電器的返回系數不小于1.25s 動作時間： 過電壓繼電器，在1.1倍動作值時，動作時間不大于0.12s（對DY—30/60C 不大于0.15s）；在2倍動作值時動作時間不大于0.04s（對DY—30/60C不大于0.06s）；低電壓繼電器，當繼電器的工作電壓為0.5倍整定電壓時，動作時間不大于0.15s。 觸點容量： 當電壓不大于250V及電流不大于2A時，觸點的斷開功率、在具有電感負 荷的直流電路（時間常數為5±0.75ms）中為50W，在交流電路中為250VA。 功率消耗： 在最小整定值處，繼電器在線圈所消耗的功率不超過20VA。 JCDY—2直流電壓繼電器： 規 格 欠壓整定范圍 過壓整定范圍 JCDY-2A/220V 180～220V 220～279V JCDY-2A/110V 80～110V 110～150V JCDY-2A/48V 40～48V 48～56V 額定直流電壓： 220V、110V、48V 返回系數： 過壓97-99％；欠壓101-103％； 動作時間： 1.1倍動作值下動作時間不大于25ms； 返回時間： 1.1倍動作值下返回時間不大于25ms 整定誤差： 不大于±2%。 功率消耗： 不大于10W。 觸點容量： 在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 JY系列集成電路電壓繼電器： 輔助電源： DC 220V、110V、48V； 整定范圍： 見型號說明 整定誤差： 在基準條件下， 整定值誤差不超過±2.5%；一致性不大于1.5% 返回系數： 在基準條件下， 任一整定點的返回動作值不小于0.9； 動作時間： 1.1倍整定值動作時間不大于25ms。 返回時間： 0.5倍整定值返回時間不大于27ms。 功率消耗： 交流回路功耗小于2VA；直流回路功耗小于5W。 觸點容量： 在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 介質強度： 產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
