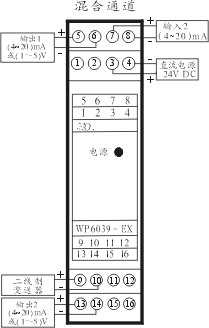

電 源：24V DC±2V 功 耗: 通道1：約1.8W（24V供電，20mA輸出時） 通道2: 約1.7W（24V供電，20mA輸出時） 適用現場設備 通道1: 二線制變送器 通道2: 接收（4～20）mA的閥門定位器、電/氣轉換器 WP6039-EX隔離式安全柵, 集檢測端隔離柵和操作端隔離柵的功能于一體。通道1從安全區向危險區提供隔離直流電源供給變送器，變送器產生的（4～20）mA DC輸出。通道2從安全區把標準的（4～20）mA DC信號傳輸到危險區，驅動現場的執行機構。 產品特點 防爆標志: [Exib]ⅡC 電 源：24V DC±2V 功 耗: 通道1：約1.8W（24V供電，20mA輸出時） 通道2: 約1.7W（24V供電，20mA輸出時） 危險區 通道1 通道2 輸入信號:（4～20）mA DC （4～20）mA DC 配電電壓：（18.5～28.5）V DC （250～500）Ω 安全區 通道1 輸出信號:（4～20）mA 負載電阻：≤500Ω 輸出信號：（1～5）V 負載電阻：≥250kΩ 通道2 輸入信號：（4～20）mA 輸出精度: 通道1/通道2: 0.5級 溫度漂移: 0.01% F.S/℃ 連續工作溫度: （-10～+60）℃ 國家防爆電氣產品質量監督檢驗中心 （CQST）認證參數 （9、10端子間） U0：30V, I0：26mA, C0：0.04μF ,L0：1.0mH,P0：0.78, Um：250V DC/AC 適用現場設備 通道1: 二線制變送器 通道2: 接收（4～20）mA的閥門定位器、電/氣轉換器 功能示意圖 儀表接線圖 儀表選型
