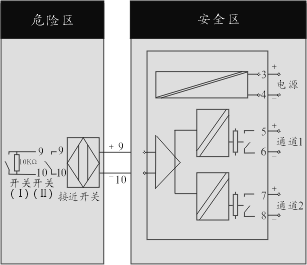

電 源：24V DC±2V 功 耗：約1.2W 連接的現場設備及所處區域： 符合DIN19234的NAMUR接近開關，開關等現場設備（包括：本安型的壓力開關、溫度開關、液位開關等） 。0區、1區、2區、ⅡA、ⅡB、ⅡC，T4～T6危險區 WP6100-EX系列開關量輸入隔離式安全柵,接收來自危險區的開關或接近開關輸入，通過安全柵隔離后傳輸?shù)桨踩珔^(qū)輸出，通道輸入和輸出可置為反相控制，有接近開關斷線檢測功能。 產品特點 防爆標志：[Exia]ⅡC 電 源： 24V DC±2V 功 耗： 約1.2W（24V供電,輸出繼電器閉合） 危險區信號輸入：開關、接近開關 供電電壓：8V（開關電壓） 短路電流：≈8mA 繼電器輸出和安全區晶體管輸出特性： 工作頻率:≤1KHz, 外部供電:≤40V DC 電流輸出:≤40mA, 有短路保護 最大漏電流:≤10μA 響應時間：≤20ms 驅動能力： 繼電器：250V AC/2A（阻性負載） 晶體管：30V DC/50mA（阻性負載） 輸入和輸出同相控制設置： ·K1、K2分別置為OFF側，現場開關閉合或輸入回路電流＞ 2.1mA,輸出繼電器閉合, 通道黃色指示燈亮。 ·現場開關開路或輸入回路電流＜1.2mA,輸出繼電器開路，通道黃色指示燈滅。 輸入和輸出反相控制設置： K1、K2分別置為ON側、通道輸入與輸出反相斷線檢測功能設置（接近開關輸入）; K3置為ON，斷線檢測功能無效; K3置為OFF，斷線檢測功能有效；當輸入回路電流為0mA時（接近開關故障或斷線）斷線報警 ，通道紅色指示燈亮，輸出繼電器開路（或輸出晶體管不導通）。 當以開關為輸入信號，需要使用斷線檢測功能時，須在開關兩端并聯10KΩ電阻 注：開關輸入時，K3應置為ON。 連續工作溫度:（-10～+60）℃ 國家防爆電氣產品質量監督檢驗中心（CQST）認證參數（9，10端子間）： U0：10.5V、I0：14mA，P0：37mW、UM：250V ⅡA：C0：19.2μF、L0：1320mH ⅡB：C0：7.2μF、L0：840mH ⅡC：C0：2.4μF、L0：165mH 連接的現場設備及所處區域： 符合DIN19234的NAMUR接近開關，開關等現場設備（包括：本安型的壓力開關、溫度開關、液位開關等） 0區、1區、2區、ⅡA、ⅡB、ⅡC，T4～T6危險區 功能示意圖 儀表接線圖 儀表選型
