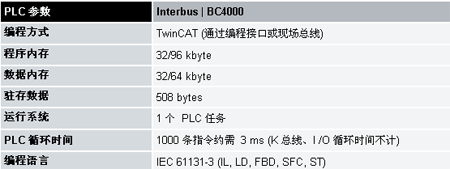

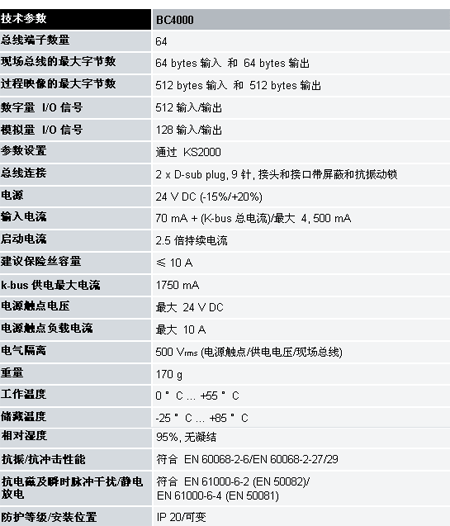

總線端子控制器是帶 PLC 功能的總線耦合器。BC4000 控制器有一個 Interbus 現場總線接口。在 Interbus 系統中，可作為分布式智能組件使用。Interbus 總線結構為環網結構，在一個環路上，可連接 512 個站。數據波特率可達到 500Kbaud 。總線端子控制器作為智能從站使用。一個節點包括一個總線端子控制器、 1 - 64 個任意數量的端子以及一個總線末端端子。總線端子控制器使用 TwinCAT 編程系統編程，該編程工具符合IEC61131-3標準。使用 BC4000 上的組態和編程接口裝載 PLC 程序。 控制器能自動識別連接的總線端子，對輸入/輸出建立過程映像。第一個輸入/輸出信號占一個字的第一位 （LSB），從左邊開始，依次排列。控制器將其它信號插在該字中。輸入和輸出區被清晰地區分。如果輸入或輸出的數量超過 16 位，則控制器會自動從下一個新字開始。 Interbus 是一個開放式的現場總線系統，1987 年推出。Interbus 總線為環形拓樸結構，在一條環路上可以連接 256 個站。數據波特率可達到 500 Kbaud 。由于其高效的數據傳輸性能，故可以遠距離傳輸傳感器和執行機構的數據。 用于分布式信號處理的 PLC BC4000 的編程系統 TwinCAT 符合 IEC 61131-3 標準。PLC 程序可以使用五種不同的編程語言（IL，F(xiàn)BD，LD，SFC，ST）編寫。另外，TwinCAT提供了很多調試功能（如斷點，單步，監控等），使調試更加方便。它還可對循環掃描時間進行調節和測試。
