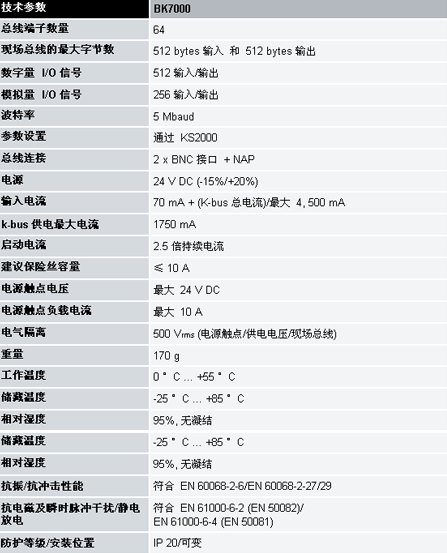

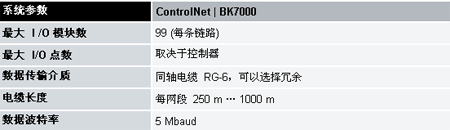

BK7000 總線耦合器用于連接 ControlNet 總線系統與端子排。端子排可用模塊化方式擴展。一個節點由一個總線耦合器、1 - 64 個任意數量的端子和一個末端端子組成。 總線耦合器能自動識別連接的總線端子，對輸入/輸出建立過程映像。第一個輸入/輸出信號占一個字的第一位 （LSB） ，從左邊開始依次排列?？偩€耦合器將其它信號插在該字中。輸入和輸出區被清晰地區分。如果輸入或輸出的數量超過 16 位，則總線耦合器會自動從下一個新的字開始。 ControlNet 是一個開放式的現場總線系統，1997 年推出。ControlNet 系統具有總線結構，在一個系統中可以連接 99 個站。波特率為 5 Mbit/s，傳輸介質為同軸電纜。ControlNet 協議可以實現循環的數據交換和非循環的數據交換，兩者互不影響。BK7000 總線耦合器支持冗余的總線電纜，集成了一個網絡存取端口（NAP），用于直接連接 ControlNet 工具。 對模擬量 I/O、位置測量等復雜信號的處理 BK7000 總線耦合器可連接所有的總線端子。只要用戶將它們連接起來，處理模擬量 I/O 信號與處理其它種類的信號沒有什么區別?？刂破鬟^程映像區內的信息以字節隊列的格式出現，等待控制器作下一步處理。 在每一個具體應用中，模擬量總線端子和多功能總線端子都可以通過 KS2000 組態軟件進行配置。根據不同型號，模擬量總線端子寄存器中存有溫度范圍、增益和線性參數。使用 KS2000 軟件，可以在 PC 機上設置所需參數?？偩€端子可以永久存儲方式和發生故障時的安全存儲方式保存參數設置。 當然，總線耦合器也可以由控制系統來控制。在 PLC 或 IPC 的調試階段，使用功能塊（FB）即可對整個 I/O 進行配置。如果需要，控制器可以上載分布式產生的組態數據，以便于集中管理和存儲這些數據。因此，當更換一個總線耦合器時，不需要重新調整。
