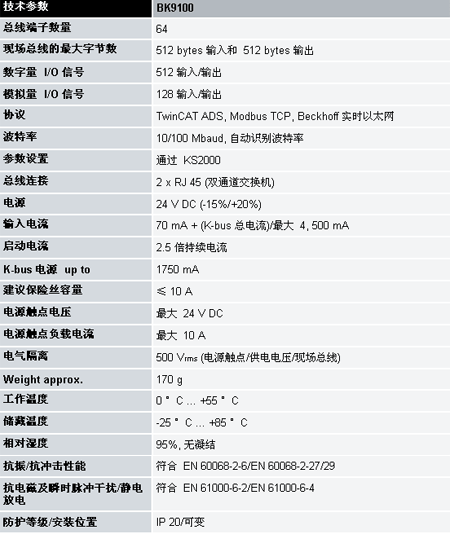

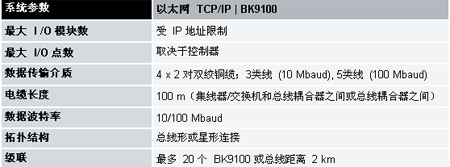

BK9100 總線耦合器用于連接以太網 TCP/IP 系統和端子排。端子排可用模塊化方式擴展。一個節點包括一個總線耦合器、1 - 64 個任意數量的端子以及一個末端端子組成。 總線耦合器能自動識別連接的總線端子，對輸入/輸出建立過程映像。BK9100 總線耦合器支持 10 Mbaud 和 100 Mbaud 以太網。通過一個普通 RJ45 接頭連接。通過 DIP 開關（可自由選擇起始地址偏移量）設定 IP 地址。在有 DHCP（用于分配邏輯 IP 地址到物理節點地址 （MAC-ID） 的服務協議）的網絡中，總線耦合器可從 DHCP 服務器獲得 IP 地址。 與BK9000相比，BK9100 總線耦合器具有一個附加的RJ-45接口。BK9100 比 BK9000 多了一個 RJ 45 端口。兩個以太網端口作為雙口交換機運行。因此，I/O 站可組態為總線形拓?fù)浣Y(jié)構，而非常規星形拓?fù)浣Y(jié)構。這在許多應用中可顯著降低布線工作量及成本。兩個耦合器之間的最大距離為 100 米。如果將最多 20 個 BK9100 總線耦合器級聯，總線距離最遠可為 2 千米。 BK9100 總線耦合器支持 ADS通訊。通過 TwinCAT I/O和 Windows NT/2000/XP 驅動程序（DLL或ActiveX）可在上位軟件中編程。使用帶 OPC 接口的應用程序可以O(shè)PC Server訪問ADS（BK9100 或 BK9050等）。除了 ADS 之外，總線耦合器也支持開放式 Modbus （Modbus TCP） 協議，該協議是建立在 TCP/IP 基礎上的一個主/從協議，已被廣泛應用。 對模擬量 I/O、位置測量等復雜信號的處理, ... BK9100 總線耦合器可連接所有的總線端子。 在每一個具體應用中，模擬量總線端子和多功能總線端子都可以通過 KS2000 組態軟件進行配置。根據不同型號，模擬量總線端子寄存器中存有溫度范圍、增益和線性參數。使用 KS2000 軟件，可以在 PC 機上設置所需參數?？偩€端子可以永久存儲方式和發生故障時的安全存儲方式保存參數設置。 當然，總線端子也可以由控制系統來控制。在 PLC 或 IPC 的調試階段，使用功能塊（FB）即可對整個 I/O 進行配置。如果需要，控制器可以上載分布式系統生成的組態數據，以便于集中管理和存儲這些數據。因此，當更換一個總線耦合器時，不需要重新調整。當上電時，控制器自動完成所需配置。
