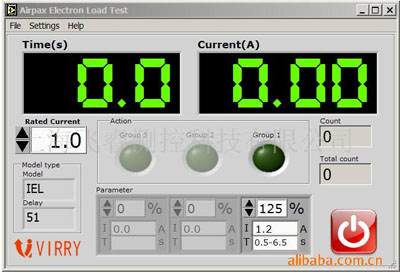

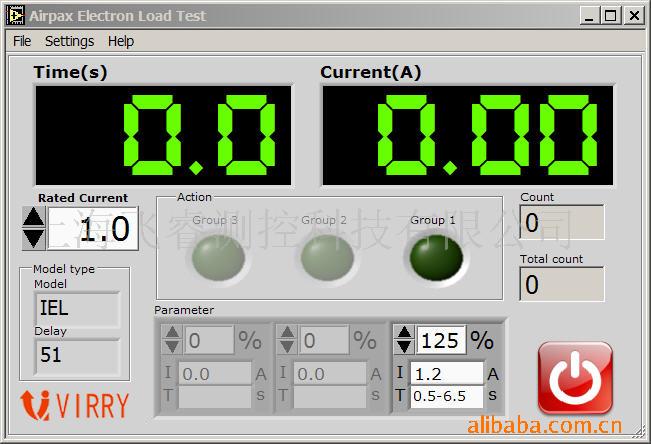

測試臺介紹 本試驗臺完成對斷路器斷路時間的測試，可以檢測延時和非延時型漏電斷路器（A型Ac型）的動作時間和電流。它能夠根據標準規定判斷測量到的動作時問是否正確。 系統要求 通過控制電子負載的輸出電流，來計算斷路器斷路時間。 可以手動或自動檢測延時和非延時型，脈沖直流A型和交流Ac型漏電斷路器的動作時間和電流。并可直接在插座上測量接地電阻（測量中不促動漏電斷路器跳制）。 系統功能 l 測量漏電斷路器的動作時間 l 測量漏電斷路器的動作電流 l 在插座上直接測量接地電阻 l 測量接觸電壓 l 檢測相線順序并顯示交流電壓 l 存儲測量結果 系統組成 1. 硬件系統：電子負載，繼電器，觸摸屏，IO板卡，數據采集卡 2. 軟件系統：LabVIEW圖形化軟件實現對測試系統數據的采集分析處理，并可以通過軟件控制IO板卡，進一步控制繼電器的吸合來達到控制斷路器時間測試的目的。
