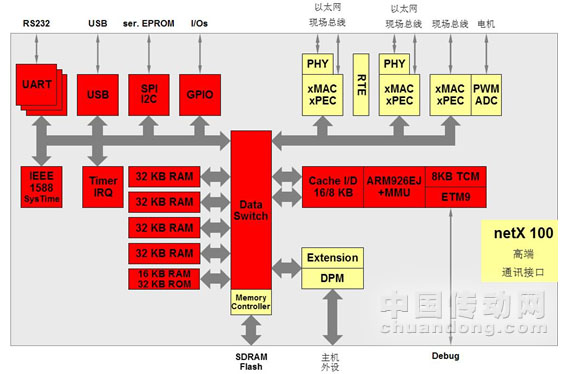

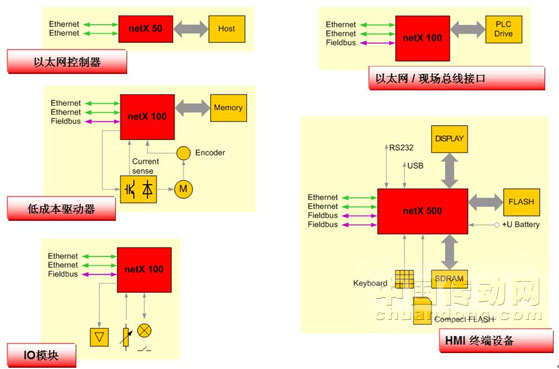

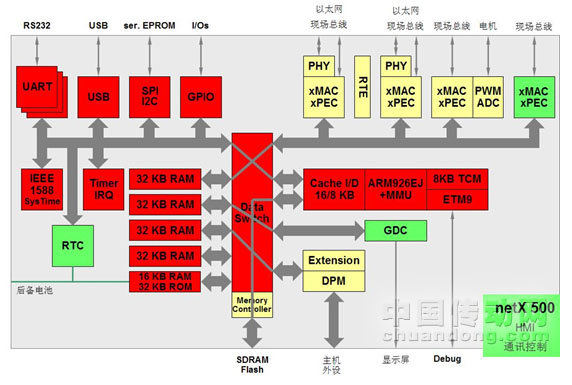

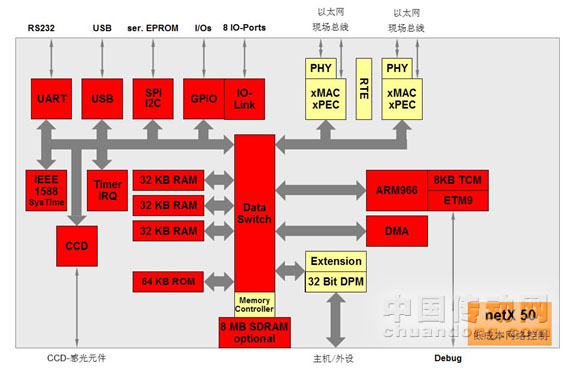

德國赫優訊自動化系統有限公司在2007財年陸續發布新一代工業通訊產品。首先，深受同行重視的新一代工業網絡控制芯片netX系列又有新的發展。netX 500于2007年3月根據訂購開始批量生產1萬枚芯片，低成本網絡控制芯片netX 50也在2007年6月為意向性采購進行1000枚芯片的試生產。 赫優訊netX系列芯片用途廣泛，從netX 50、netX 100到netX 500都有各自適用的領域： netX 100主要技術參數如下： ● 性能：ARM 926，主頻200 MIPS ● 工作電壓：+1.5 V 和 +3.3 V ● 功率消耗：1.0 W、1.5 W（帶PHY） ● 工作溫度：-40 ～ +70 °C / -40 ～ +85 °C, 帶散熱片 10 °C/W ● 封裝：345 BGA, 22x22 mm²,1 mm 間距 ● 雙端口內存：DPM 最大 64 kByte ● USB：1個， V1.1，主機或設備 ● LCD控制器：無 ● 實時以太網接口：2個 ● 集成PHY：是 ● 現場總線接口：1個或3個（當實時以太網口不用） ● UART串口：3個，16 byte FIFO ● PWM輸出： ■ 電機 3 Phase, 0…20 kHz, 12 位分辨率 或 0…80 kHz, 10 位分辨率 ■ 加熱器 1 Phase, 0…20 kHz, 12 位分辨率 或 0…80 kHz, 10 位分辨率 ● AD轉換：2 x 4 通道，采樣保持電路，1µs 采樣頻率，10 位分辨率 ● 編碼器：2 通道，脈沖四倍頻，最大輸入頻率200 kHz … 20 MHz 數字濾波 ● JTAG：是 ● ETM：ETM9 V2 中等尺寸 netX 100基本結構框圖如下： netX 500主要技術參數如下：  ● 性能：ARM 926，主頻200 MIPS ● 工作電壓：+1.5 V 和 +3.3 V ● 功率消耗：1.0 W、1.5 W（帶PHY） ● 工作溫度：-40 ～ +70 °C / -40 ～ +85 °C, 帶散熱片 10 °C/W ● 封裝：345 BGA, 22x22 mm²,1 mm 間距 ● 雙端口內存：DPM 最大 64 kByte ● USB：1個， V1.1，主機或設備 ● LCD控制器：最大 640x480；32768 色 ● 實時以太網接口：2個 ● 集成PHY：是 ● 現場總線接口：2個或4個（當實時以太網口不用） ● UART串口：3個，16 byte FIFO ● PWM輸出： ■ 電機 3 Phase, 0…20 kHz, 12 位分辨率 或 0…80 kHz, 10 位分辨率 ■ 加熱器 1 Phase, 0…20 kHz, 12 位分辨率 或 0…80 kHz, 10 位分辨率 ● AD轉換：2 x 4 通道，采樣保持電路，1µs 采樣頻率，10 位分辨率 ● 編碼器：2 通道，脈沖四倍頻，最大輸入頻率200 kHz … 20 MHz 數字濾波 ● JTAG：是 ● ETM：ETM9 V2 中等尺寸 netX 500基本結構框圖如下： netX系列最新產品、低成本網絡控制芯片netX 50主要具備以下特點： ● ARM 966中央處理器  96KB的RAM與2x8KB的TCM  兩個現場總線或?qū)崟r(shí)以太網通道，并集成PHY ● 32位雙端口內存 ● 附加的DMA控制器 ● 8端口的IO-Link控制器 ● 主機接口、中斷、信號指示、緩沖區、定時器等硬件性能進一步提高 ● 尺寸小巧（324管腳， PBGA 19x19mm ） ● 軟件與netX 100/500兼容 ● 64KB ROM ● 可以附加8MB的SDRAM，稱之為“Chip on Chip” netX 50基本結構框圖如下： 赫優訊與Hitex公司繼續保持緊密的合作關系，共同研制了新型的經濟型開發工具NXHX，為開發費用較為有限的公司與學校提供了可行的研發解決方案。同時，為了使客戶能夠更快更好地掌握netX芯片的研發與使用，赫優訊將與Hitex合作編寫netX研發使用手冊。這些新產品在2007年4月德國漢諾威展覽會后配合netX芯片一起銷售。 現在，通過赫優訊研發人員的辛勤工作，基于rcX操作系統的各種現場總線和工業以太網的協議堆棧，包括PROFIBUS DPV1 Slave、PROFIBUS DPV1 Master、EtherCAT Slave、Ethernet/IP Slave、PROFINET IO-Device等的正式版本在2007年6月正式發布。這樣，基于netX開發的硬件、固件以及新一代的網絡配置工具SYCON.net將一應俱全，這無疑是廣大PLC、人機界面、驅動器、工廠設備以及過程儀表廠商的一大喜訊。 為了進一步適應業務發展的需要，特別是滿足客戶對netX的需求，赫優訊于2007年3月在保加利亞的Varna成立了赫優訊研發測試中心，重點關注新一代網絡配置工具的研發。今年5月，赫優訊還在瑞士東部（靠近奧地利邊境）成立嵌入式系統有限公司，主要研發人機界面底板、軟PLC－CoDeSys、ProConOS以及可視化監控界面QVis等等，為客戶提供全方位的基于netX開發的自動化及通訊解決方案。 截至目前，已有包括ABB，SICK，MURR，REXROTH，MOELLER，LENZE等在內的20多家知名企業訂購了赫優訊設計并生產的netX芯片，同時相應的netX系列開發工具也具有良好的市場前景和穩步增長的趨勢。
