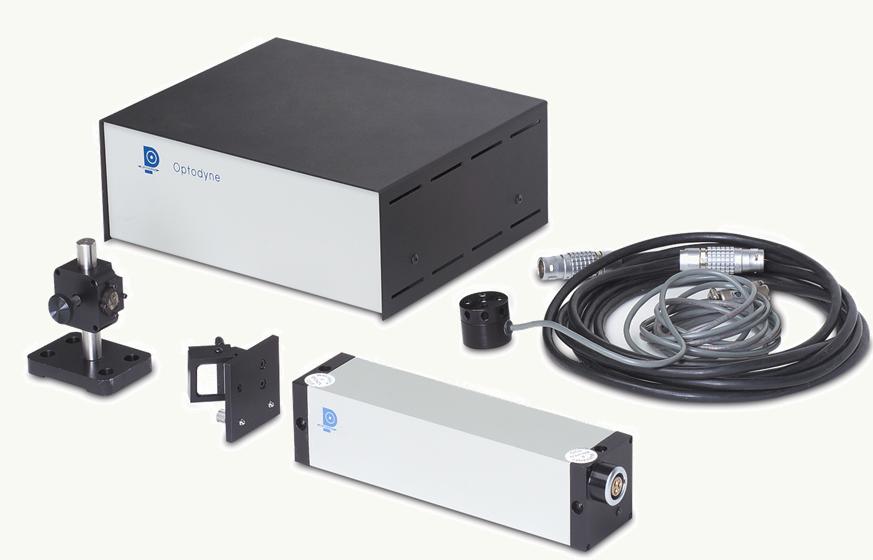

MCV-2002直線位移、角度、直線度和平面度檢測系統 美國光動公司MCV-2002型激光多普勒干涉儀，針對CNC、CMM及其它精密測量機器及平臺校準，采用一個雙光束激光頭和一個雙通道的處理器，可用來精確測量和校準機床、三座標測量機和X-Y平臺的機械精度。角度、直線度和平面度均可自動連續測量。 MCV-2002校準系統采用專利Laser Doppler Displacement Meter （LDDMTM）技術，整套系統非常簡潔，提供簡單方便的保管與運輸方式。簡單的安裝程序可節省整體機器的校準時間，只需少量的投資，則可進行多軸測量，省時省事又省錢。 MCV-2002 雙光束激光設計提供使用者簡單操作直線和角度測量的能力，如同二個干涉儀一體，當其中一道光束監控角度時，另一道光束可監控直線定位的情形。使用WindowsTM軟件可在任何臺式計算機或筆記本電腦上運行，操作接口十分簡單，可采取測量數據并進行分析，將分析后的數據由屏幕顯示或以表格或圖形打印出來。 MCV-2002的測量功能： 1、測量軸的定位精度、重復定位精度及反向間隙； 2、測量軸的角偏（直線度角值）、直線度（線值）； 3、測量平臺的平面度； 4、選購附件（SQ-500）后可測量軸的垂直度； 5、選購附件（RT-100或RT-100A）后可測量轉臺精度； 6、選購附件后可測量圓形運動（激光球桿測量）精度。 MCV-2002的主要特點： 1、激光頭小型化，無須三腳架，用磁座可直接安裝在機床的工作臺上或主軸上； 2、激光頭和靶標反射鏡二件之間只要發生相對位移就能進行測量，測量系統中無須分光鏡、所以對光極其方便； 3、一次測量可同時測量到軸的定位精度、角偏和直線度，并可根據美國、德國有關工業標準及ISO-230標準來分析測量結果，測量結果可列表打印出或繪圖打印出來； 4、在測量角偏、直線度和平面度時可采用飛行采樣方式，在測量過程中無須停機也可采樣檢測，節約了測量時間和編程時間； 5、測量系統響應速度快，在機床速度達 1.8米/秒 情況下仍可正常采樣、計數，并保持0.01微米的分辨率； 6、測量點數、測量位置和測量次數可根據需要設定； 7、系統軟件通過外接的傳感器，可自動對氣壓、氣溫和材料溫度進行補償； 8、測量分析軟件可直接在（帶Windows操作系統和RS232接口）的個人電腦上運行。 MCV-2002的技術規格： 1、分辨率： 定位： 0.01微米 角偏： 0.2秒 直線度： 0.01微米 2、測量精度 定位： 1ppm（1微米/每米） 角偏： 讀數的0.2% 直線度： 讀數的0.2% 3、測量范圍 定位： 10米（最長可選購60米） 角偏： 5米（最長可選購30米） 直線度： 5米（最長可選購30米） 4、最大可測角偏： ±10度 5、光靶最大移動速度：1.8米/秒 6、電源： 90～235VAC，50～60赫 7、操作環境： 溫度： 5～38℃（可選購0～40℃） 高度： 0～3000米
