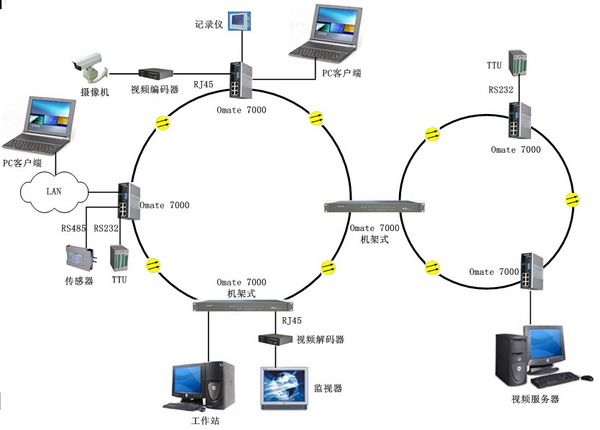

產品介紹： 基于125M光纖傳輸、30ms極快速自愈、同時提供以太網和異步串口接入 產品特性： [align=center] Omate 7000綜合型導軌式工業以太網光交換機 Omate 7000綜合型1U機架式工業以太網光交換機[/align] 產品概述 北京蛙視數字公司采用最新的微電子、光電、網絡和以太網交換等技術，開發了基于125M光纖傳輸、30ms極快速自愈、同時提供以太網和異步串口接入的綜合型工業以太網光交換機－Omate 7000。該系列產品獨特之處在于：低功耗、無風扇散熱電路設計，支持智能存儲轉發功能，實現線速無阻塞數據交換等強大以太網交換功能；特有的基于以太網光傳輸、集網口和串口接入于一體的以太網光端機；擁有自主知識產權的極快速自愈環網技術，完善的電路保護和抗電磁干擾、即插即用等性能，加上強大的網管功能，確保在各種惡劣工業環境下長期穩定、可靠、安全使用！由于將串口數據轉換為IP進行傳輸，因此極大擴展了異步串口在網絡中的應用，避免了傳統上通過串口服務器聯網帶來的系統可靠性下降和設備成本增加的弊端！ 產品特點 ●工業級產品，支持多種電源輸入及電源冗余，適用于不同應用環境。 ●功耗低，可靠性高。適用寬溫濕度范圍，及防靜電、防電磁干擾、抗雷擊功能。 ●壁掛、導軌及標準19²機箱多種結構形式，安裝靈活。 ●可組成自愈環網、鏈網、樹型網等多種拓撲結構。 ●自主知識產權的以太網冗余機理，30ms最快速系統自愈，極大滿足了工業級應用對可靠性和實時性的要求！ ●125M光口速率，支持多種光纖接口，適應不同傳輸距離。 ●網口兼容性好：10/100M自動協商、半全雙工自動切換、MDI/MDIX自動交叉和獨特的端口診斷等特性。符合IEEE 802.3協議。 ●超強的CPU處理能力，能同時支持多路RS232/485/422串口與以太網間的協議轉換，支持ＴＣＰ／ＩＰ（包括ＵＤＰ）、DHCP協議。 ●串口可按工作模式、速率、接口類型、數據格式、以及打包參數等進行設置，從而滿足用戶不同的實際需要。 ●智能存儲轉發，避免數據沖突。 ●線速無阻塞數據交換。 ●支持生成樹協議和多種VLAN劃分，支持IEEE 802.1Q協議。 ●支持端口速率控制和端口鏡像。 ●最新的QoS措施。包括IEEE 802.1p、Ipv4/v6和基于端口的優先級等。 ●支持組播和廣播風暴保護。 ●網絡的安全管理。包括系統提供的靜態MAC地址綁定等功能，還包括網管系統的多級安全防護，以防止非法用戶或終端訪問網絡。 ●功能強大而友好的網管系統。支持基于Web，telnet和Console等方式的管理，內容包括設備及信息查找、設備連接、遠程配置、告警處理以及系統管理等。 設備指標 ■符合標準 IEEE802.3, 802.3u, 802.3x, 802.1p, 802.1Q。 ■系統管理 支持Web、Telnet、Console多種管理方式。同時系統通過遠程管理或本地硬件復位，恢復出廠設置。 ■基本性能 交換機理：智能存儲轉發，線速無阻塞數據交換。 MAC地址表：2K 記憶體緩存大?。?M bits VLAN：支持基于端口及Tag的VLAN劃分。 流量控制：包括全雙工、背壓式流控等。 QoS：IEEE802.1p、Ipv4/v6和基于端口的優先級等。 以太網隔離：1500VRMS 1minute ■特殊性能 獨特系統自檢功能：光口、網口的狀態及性能。 極快冗余倒換時間：節點間<1ms，網絡倒換時間< 10ms。 報警輸出：繼電器輸出指示設備故障。 ■接口參數 TP端口：RJ45全雙工/半雙工自動切換或設置,10/100Base-T自協商或設置, MDI/MDIX自動交叉。 光纖接口：125Mb/s光接口速率，1310nm/1550nm波長，F(xiàn)C/SC/ST接口，單模/多模/單纖雙向模式，默認40km（單模）/5km （多模）/20 km（單纖雙向）傳輸距離。 串口：多路RS232/485/422標準串口可選， 串口速率≤115.2Kbps，RJ45口。 管理接口（Console）：RS232，9.6Kb/s，RJ45口。 ■電源參數 供電方式：DC12V/ DC24V / DC48V / AC220V冗余輸入及極性反接保護。 功耗典型值：≤6.0W（壁掛/導軌式），≤15.0W（機箱式）。 ■環境參數 工作溫度：-40℃～+80℃ 存儲溫度：-40℃～+80℃ 工作濕度：5%～95%（無凝露） ■機械性能 包裝：IP40防護，鋁質外殼。 安裝方式： 壁掛、導軌及19²機箱可選。 ■電磁兼容性 IEC-61000-4-2（靜電ESD）：3級 IEC-61000-4-4（電快速脈沖群EFT）：3級 IEC-61000-4-5（浪涌Surge）：3級 ■平均壽命MTBF 302,000小時 ■服務 保修期：5年保修，終身維護。 故障響應：在24小時響應時間內提供維護、維修技術服務。 熱線服務：電話、Email、傳真等咨詢服務。 其他：定期回訪，軟件升級等。 應用領域 本產品特別適合于惡劣環境下工業自動化和過程控制的應用及遠距離聯網，如工廠自動化、SCADA/DCS系統、電力配網及變電站系統自動化、智能交通等，特別適合既有以太網又有串口數據接入的情形。應用行業包括：電力、交通、電信、公安、石油石化、銀行、煤炭、水利、鐵路、冶金、軍隊、民航等，深受用戶的信賴和推崇。 應用圖例： [align=center] 相切環應用[/align]
