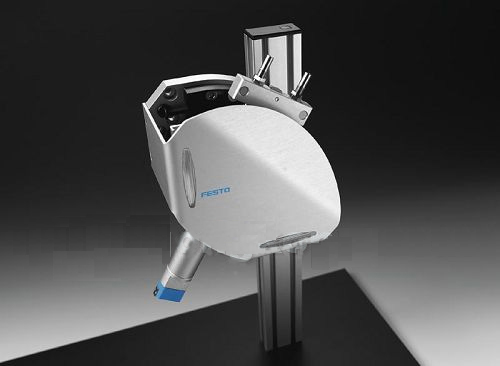

亮點：實現工件的快速重復定位，循環時間低于1秒。在當今市場上，F(xiàn)esto新型機械手單元HSW是速度最快的90°氣動抓取單元。作為一個預裝配的完整方案，該高速運行裝置可大大降低建造和項目工程費用。 　　 機械手單元HSW的循環時間不超過0.6秒，它能在極短的時間內完成工作任務。一根可調導向槽、一根直線型導軌和一個擺動軸承橫貫整個裝置。帶循環滾珠軸承的無間隙導軌確保高精度和良好的硬度。一方面，氣動型HSW可由擺動驅動器DSM推動，另一方面，無驅動型機械手單元也可改裝為帶驅動軸，例如電驅動器。 　 　 擺動驅動器和溝槽導向系統… 　　 ...兩者結合在一起形成一個緊湊的功能單元，實現一個完整的90°抓取和放置循環。擺角在±10°范圍內可調。因此，它非常適用于將元件從進料區斜向取出，例如用于自動重力進料或裝配過程中的角度補償。在抓取和放置位置，可分別單獨設定直線行程。 　　 預裝配的完整功能組件 　　 預裝配的機械手單元HSW可成倍降低項目的設計成本。氣爪和擺動驅動器通過現成的轉接板連接。裝置的另一個優勢：通過一根導軌將氣管和電纜引向HSW的背面。另外，我們對氣動型機械手裝置的緩沖進行了優化。裝置帶特殊的液壓緩沖器YSRW，且其性能得到了改進。對于無驅動型機械手裝置，除擋塊外它還帶可調噪音吸收器?？傮w來說，HSW比由滑塊和擺動驅動器組成的傳統解決方案便宜20%。 　　 應用示例... 　　 ...對于旋轉分度臺、直線傳送系統或非常小的設備，例如微型注塑成型或打磨設備，無論是進行自動重復定位、進料或取料，都可以用HSW抓取小型零件。另外，該高速運行單元可作為Z軸添加到多軸門架系統中，控制對元件貼標簽，以及用貨盤裝運非常小的零件。 [ALIGN=CENTER] Festo新型機械手單元HSW：預裝配的抓取和放置裝置，每分鐘最多可抓取100個零件 Festo新型機械手單元HSW[/ALIGN]
