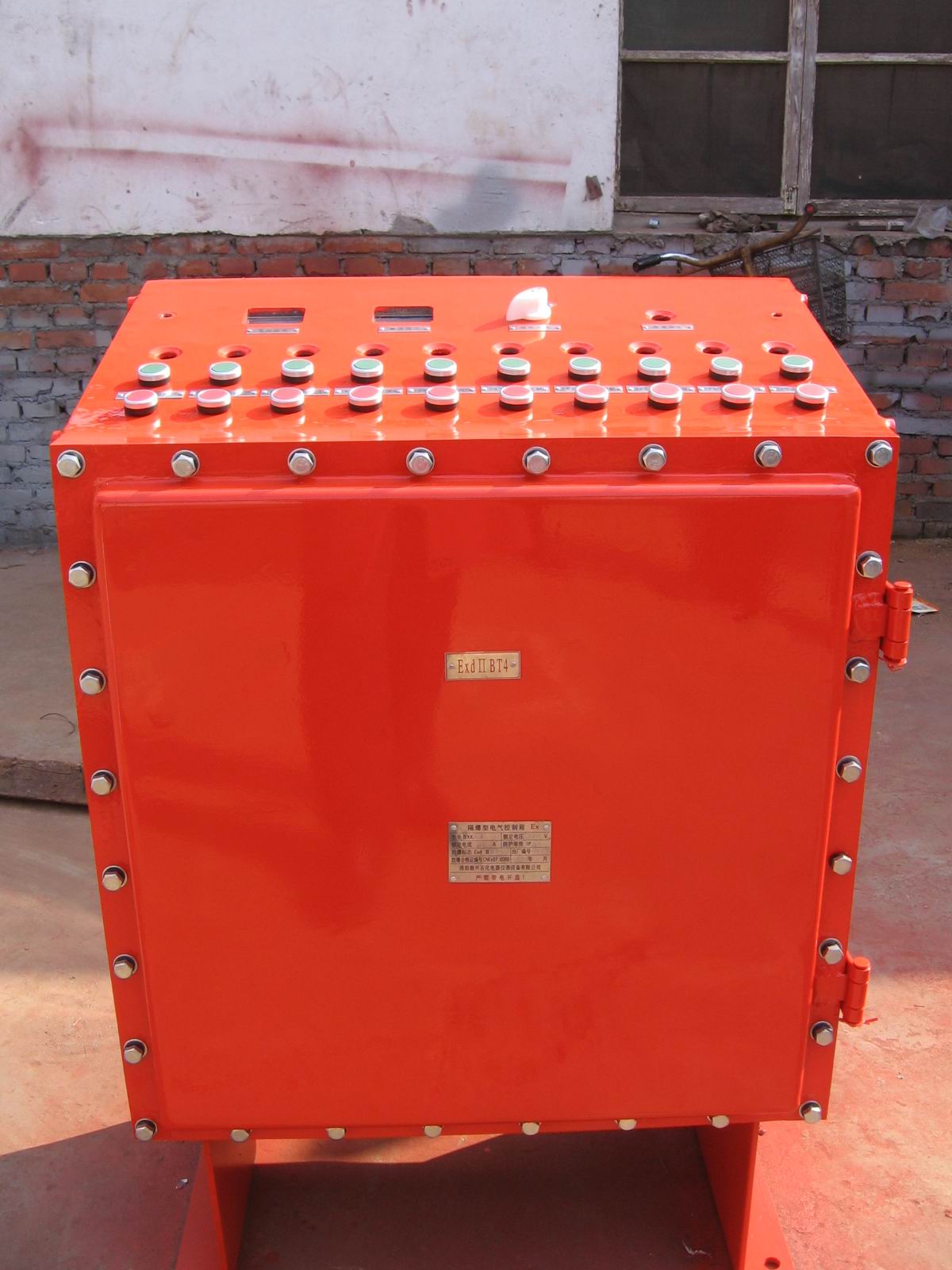

1.概述 1.1 BXK61-200系列隔爆型電氣控制柜（以下簡稱控制柜），其防爆性能符合GB3836.1-2000《爆炸性氣體環境用防爆電氣設備 第1部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用防爆電氣設備 第2部分：隔爆型電氣設備“d” 》、GB3836.4-2000《爆炸性氣體環境用防爆電氣設備 第4部分：本質安全型“i” 》的規定，防爆標志為Exd II BT4，防爆合格證編號：CNEx07.0068，適用于防爆等級IIA～IIB～IIC、溫度組別T1～T4～T6、外殼防護等級（IP54）的可燃氣體與空氣形成的爆炸性氣體混合物1區、2區爆炸危險場所的電氣設備。 1.2 控制柜外殼明顯處有防爆 “Ex”標志，銘牌上有防爆標志Exd（ib） II BT4，其代表意義為： d表示：隔爆型；ib表示本質安全型；IIB表示氣體級別；T4表示溫度組別。 1.3 控制柜型號含義： BXK61－口： B表示隔爆型；XK表示控制箱（柜）；61表示設計序號；口表示額定工作電流。 1.4控制柜能在下列條件下可靠地工作： a.海拔不超過2000m； b.周圍環境溫度為－20～＋40％℃； c.周圍空氣相對濕度不大于95％（＋25℃）； d.與垂直平面的安裝傾斜度不超過15°； e.在無破壞絕緣的氣體或蒸汽的環境中； f.在無顯著搖動和沖擊振動的地方； g.能防止滴水的地方； h.周圍環境污染等級為3級； i.安裝類別為II類。 1.5控制柜工作制為長期工作制。 2. 主要技術數據 2.1額定電壓380V，電壓波動范圍為額定電壓的85～105％； 2.2額定頻率50Hz； 2.3額定電流200A； 2.4防爆標志Exd IIB T4； 2.5外殼防護等級IP54； 2.6結構型式 立地式。 3. 結構說明 3.1控制柜的外殼材質采用Q235A優質鋼板焊接而成。 3.2控制柜內部可安裝PLC控制器、觸摸屏、電流表、電壓表、交流接觸器、熱繼電器、斷路器、數顯儀表、齊納安全柵、各種二次儀表、開關按鈕和指示燈等。其外形及安裝尺寸：高×寬×厚＝（400～1400×（400～1400×（230～450）（mm）。另外，可根據客戶需要定做其它柜體尺寸，還可設計其它電氣控制功能。 3.3通過側面的手柄使控制柜與電源接通和斷開；另一側面手柄分別控制加熱器，照明燈的開閉；上面的起動和停止按鈕用于控制交流接觸器，使電動機起動或停止，電磁閥通入和退出；具有過載、短路保護功能。 3.4控制柜上部接線箱內設有引線端子，端子接線圖如附圖所示，其中PE直接接入內接地螺栓。 3.5控制柜設有內、外接地螺栓，并有接地標志。 4. 防爆要點 4.1在進行控制柜結構設計時充分考慮了當爆炸性混合物侵入其內部，因某種原因發生爆炸時，不致引起控制柜外部的爆炸性混合物爆炸的宗旨，從外殼強度和組成外殼各零部件的接合面間隙、長度以及限制表面不許達到危險溫度等關鍵條件著手，確保隔爆性能。 4.1.1隔爆外殼在焊接完成及其隔爆零部件精加工后，進行水壓試驗，試驗壓力為1Mpa，歷時10～12S，試驗結果以不滴水為合格。 4.1.2隔爆接合面參數符合GB3836.2的要求。 4.1.3控制柜正常運行時，其外殼表面溫度不超過135℃。 4.2為確保隔爆外殼的隔爆性能，連接用的緊固螺栓須裝有彈性墊圈，以防自行松脫，外殼上不透孔周圍及底部厚度不小于3mm。 4.3引入控制柜接線盒的電纜，在進線口處須用密封圈密封，密封圈材料為XH-50，其邵爾氏硬度為45～55，并按GB3836.1的規定做老化試驗為合格。 4.4控制柜接線箱內螺栓之間及與柜體之間的最小電氣間隙為6mm；帶電件與安裝板之間的最小爬電距離為12.5mm。 4.5控制柜的內外接地是防止漏電火花，確保安全的重要措施，設在控制柜的明顯處，并有接地標志。 4.6需斷電后才能開蓋。
