產品介紹
概述:
楔形孔板是一塊V形的節流件，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。楔形孔板可用于粘滯性液體的流量測量，粘度可高達500mPa·S，如燃油、渣油、重油，亦可用于含懸浮顆粒的液固混合物，如漿狀流體、污水等的流量測量，還可用于氣體、蒸汽之類介質的流量測量。
適用范圍:
1. 公稱直徑： 25 mm ≤DN≤300mm
2. 雷諾數范圍： ReD最低可達300，最高可達106以上
3. 公稱壓力：PN≤10MPa
4. 工作溫度：t≤200℃
5. 精度：1級
結構形式:
楔形孔板流量方程：Qv=Cε/（1-m2）0.5×mπD2/4×（2ΔP/р）0.5
Qv：體積流量m3/s
ε：可膨脹系數
m ：節流面積比 m ＝S1/（πD2/4）
S1：弓形流通面積m2
D：管道內徑m
C ：流出系數
р：被測介質密度Kg/m3
ΔP：差壓Pa
楔形孔板一般與帶遠傳膜盒的差壓變送器配套成一體，被測介質與引壓管線及變送器隔離，因此可用于臟污介質的測量。外形結構見下圖。
安裝要求:

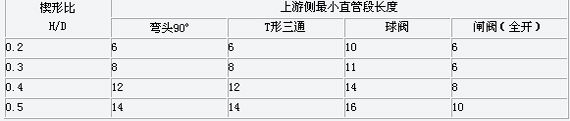

楔形流量計上游側最短直管段見下表：

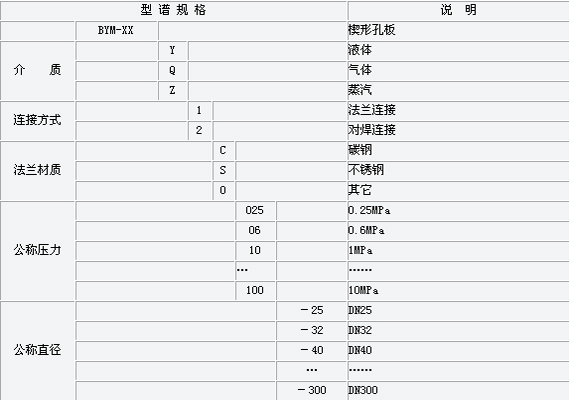

型譜規格及說明:
型譜規格及說明:
