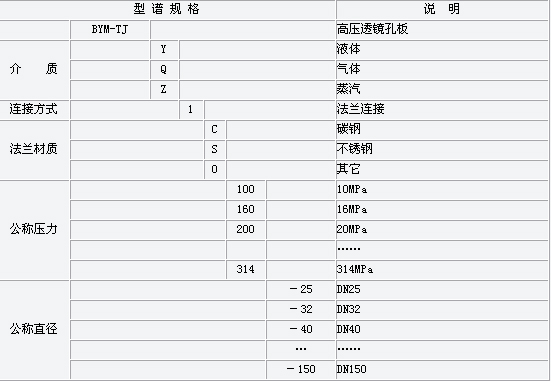

概述: BYM－TJ高壓透鏡孔板按國標GB/T2624－93規定進行設計制造，并按國標JJG640－94進行檢定，無需實流標定，適應范圍廣，結構合理，性能穩定，特別適合于高壓場所。但壓力損失較大，且要求直管長。一般在化工和煉油部分的高壓場所應用較多 適用范圍: 1. 公稱直徑： 25mm≤DN≤150mm 2. 公稱壓力：PN≤31.4MPa 3. 節流孔徑比β：0.2≤β≤0.75 4. 精度等級：1級 安裝注意事項: 1、對于新設管路系統，必須先經過掃線后再安裝節流裝置，以防管內雜物堵塞或損傷節流裝置。 2、安裝前應仔細核對節流裝置的流向，在取壓管附近有“+”的一端與流體的上游管連接，標有“-”的一端與下游管連接。 3、節流裝置的中心線與管道的中心線同軸，其同軸度應等于或小于0.015D20（1/β-1）。（其中D20為管道內徑，β為節流比） 4、工藝管道與節流裝置銜接處的管道內壁，加工長度應大于4 D20，公差按GB1801-79標準加工。 5、引壓管路應有牢固的支架托承，兩根取壓管路應盡可能靠近，并遠離火源或振動。 6、 嚴禁碰傷或劃傷透鏡密封面，以防泄漏。 7、 透鏡適用于Pg≤31.4Mpa高壓的標準孔板或噴嘴。 型譜規格及說明:
