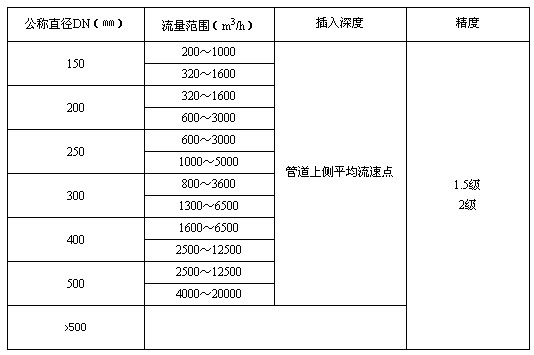

概述 LWC插入式渦輪流量傳感器和我公司生產的YST－J000系列智能流量積算儀或YST－J3系列就地流量積算儀配套組成插入渦輪流量計，可廣泛應用于電廠、石油、化工、冶金泵站等部門源水、循環水及凈水的流量測量 。 適用范圍 1. 公稱直徑：150mm≤DN≤500mm 2. 公稱壓力：PN≤10MPa 3. 介質溫度：t≤120℃ 4. 雷諾數范圍：5×103≤ReD≤7×106 5. 精度等級：1.5級，2.5級 結構形式 插入式渦輪流量計是用插入桿將一個軸向渦輪流量傳感器插到被測量的大口徑管道的預定深處，流體流動時推動傳感器內葉輪旋轉，使磁阻式傳感器元件發出與流量成正比的電脈沖信號，配顯示儀表可測量瞬時流量和累積流量。 K=f／Q K——-儀表系數 （m3）-1 f——-脈沖頻率 （HZ） Q——-體積流量（m3/S） 插入式渦輪流量計分為斷流拆卸和不斷流拆卸兩種結構，見圖1、圖2。 插入式渦輪流量計主要技術數據見下表
